电子零件高速检测机外观检测

时间:2024-06-11 15:33:06 作者:白杨来源:深圳思普

一、检测内容及要求

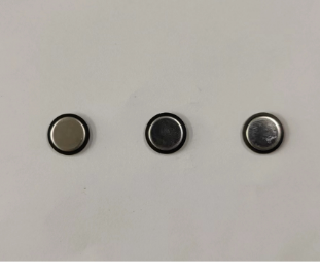

检测内容：产品的外观检测

序号	检测内容	检测方式	是否可检	备注
1	没翻边注塑、塑胶压印、擦伤、缺胶、金属压印、里面跑胶、外面跑胶、里外锈点	正光检测	可检
2	毛边、混料	背光检测	可检

注明：以上检测项目，均需在影像下清晰可见才能检测。

检测效率：每分钟检测数量：400件左右（取决于产品送料速度

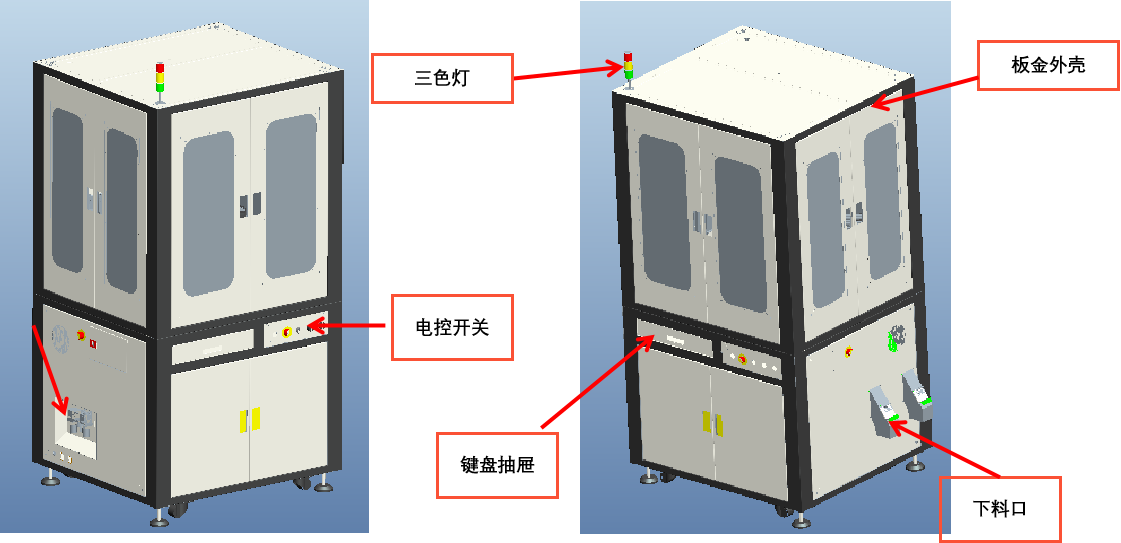

二、设备外观－3D立体图

二、设备外观－3D立体图-局部图

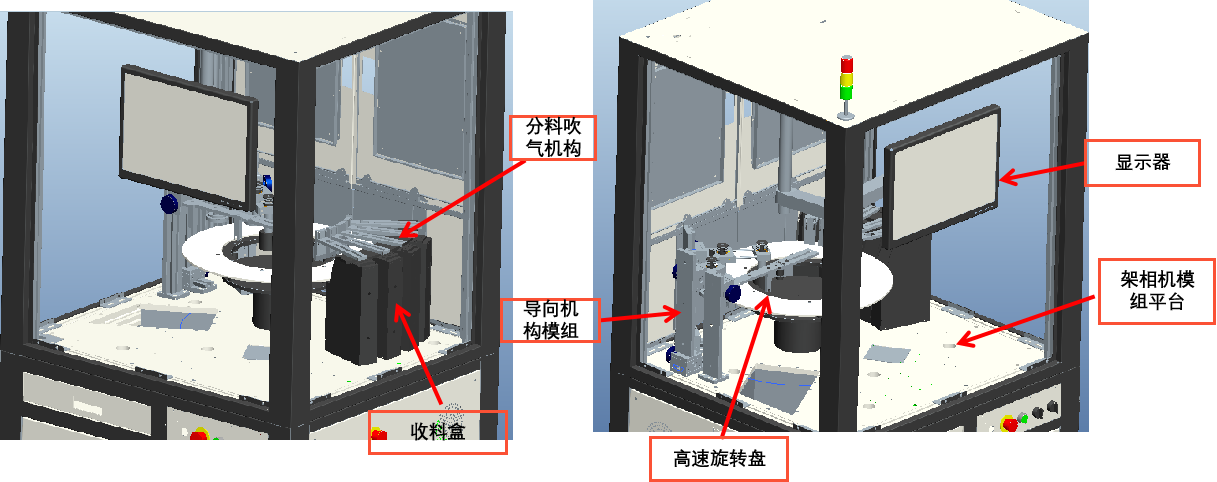

二、设备外观－3D立体图-内部图

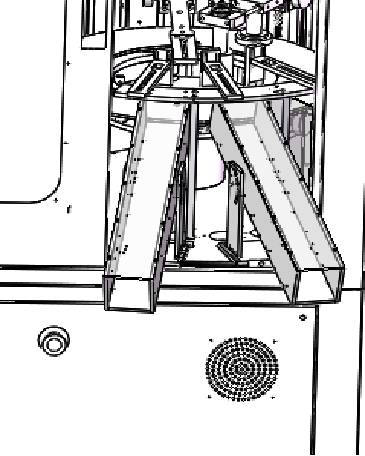

建议采用滑槽下料

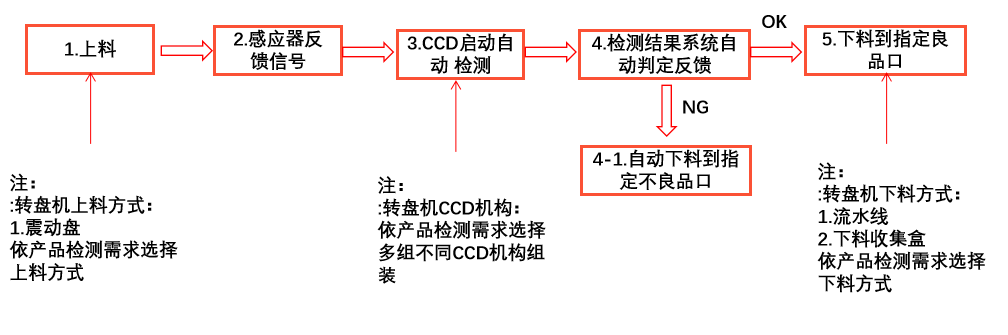

三、设备检测流程

三、样件测试图片:

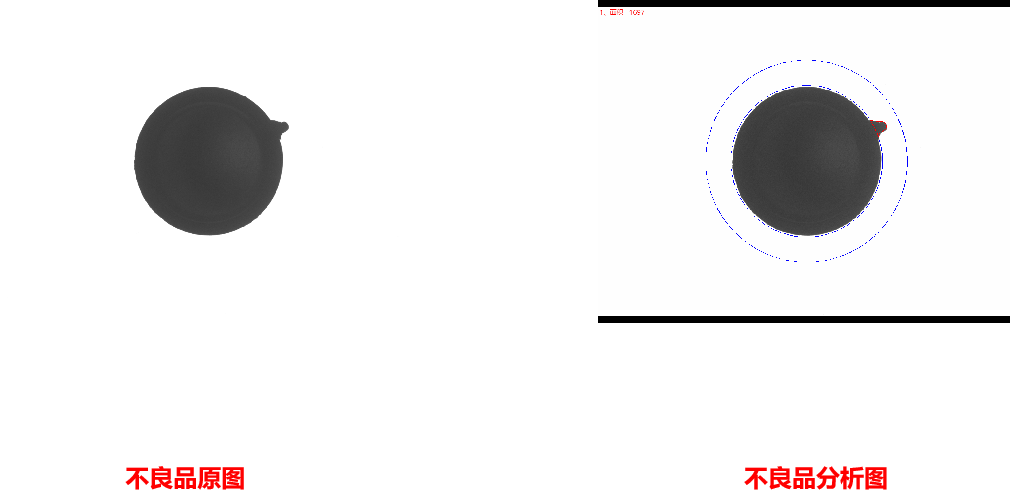

相机1顶部背光检测不良品分析图：NG 结论：可检检测特征：毛边

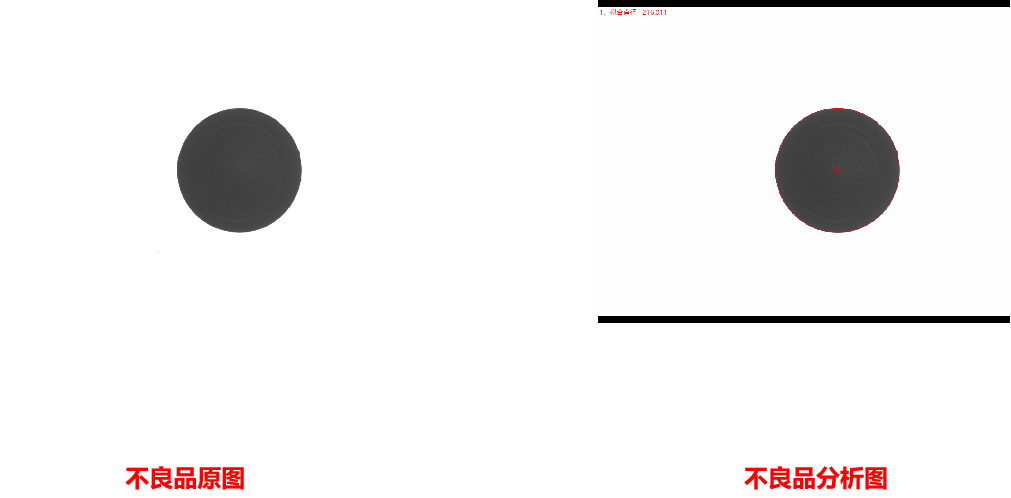

相机1顶部背光检测不良品分析图：NG 结论：可检检测特征：混料

相机2顶部正光检测不良品分析图：NG 结论：可检检测特征：金属压印

四、系统安装要求:

设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰：为设备提供电子干扰较小的地方。

电源：交流220V，50Hz，耗电＜1KVA。
