一、检测内容及要求
检测内容： 产品的尺寸外观检测
序号 | 型号 | 不良特征 | 检测方式 | 是否可检 | 备注 |
轴承 | 磕伤，垫片有无，生锈 | 顶部正光 | 可检 |
二、设备组成及主要机构
设备型号：云盘高速检测机2口下料 外形尺950*850*1850mm
组成部件清单：
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
1 | 视觉检测软件 | SIPOTEK | 1套 | |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 | |
4 | 工业相机 | 黑白工业相机CG160 | 6套 | |
6 | 相机调节模组 | SIPOTEK定制 | 6套 | |
7 | 工业镜头 | FA工业镜头 | 6套 | |
8 | 光源 | 定制光源 | 6套 | |
9 | 控制系统 | SIPOTEK定制 | 1套 | |
10 | 伺服电机 | 松下 | 1套 | |
11 | 减速机 | SIPOTEK定制 | 1套 |

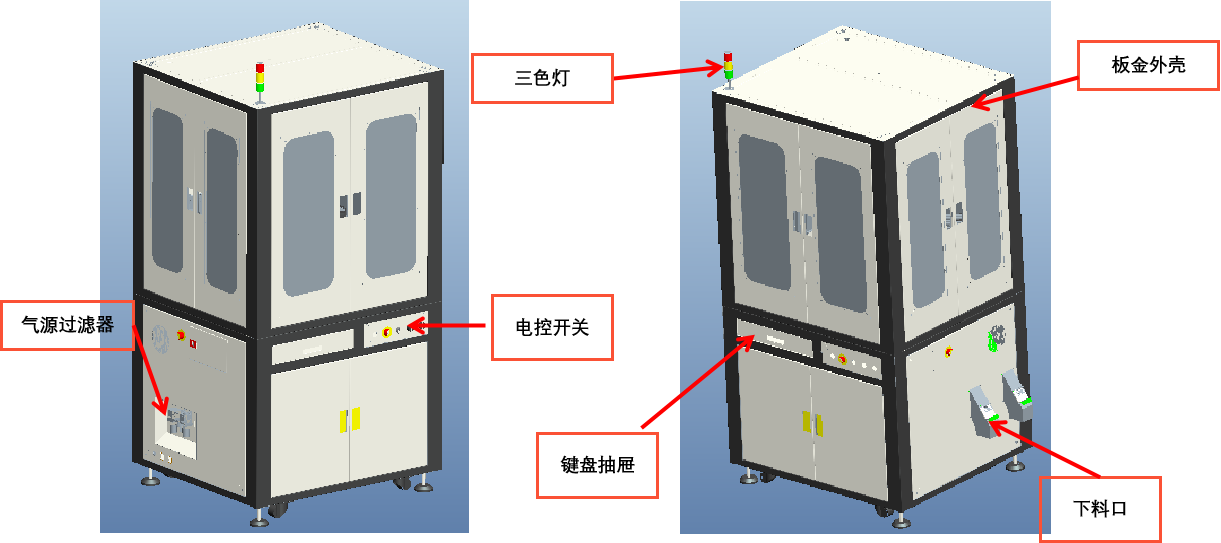

二、设备外观－3D立体图
二、设备外观－3D立体图-局部图

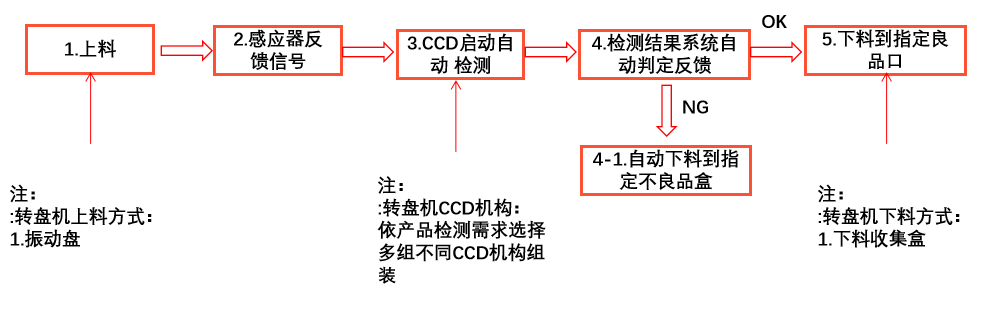

三、设备检测流程

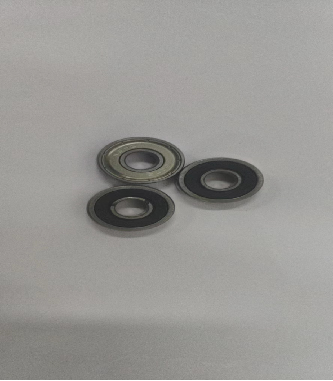

三、样件测试图片:轴承

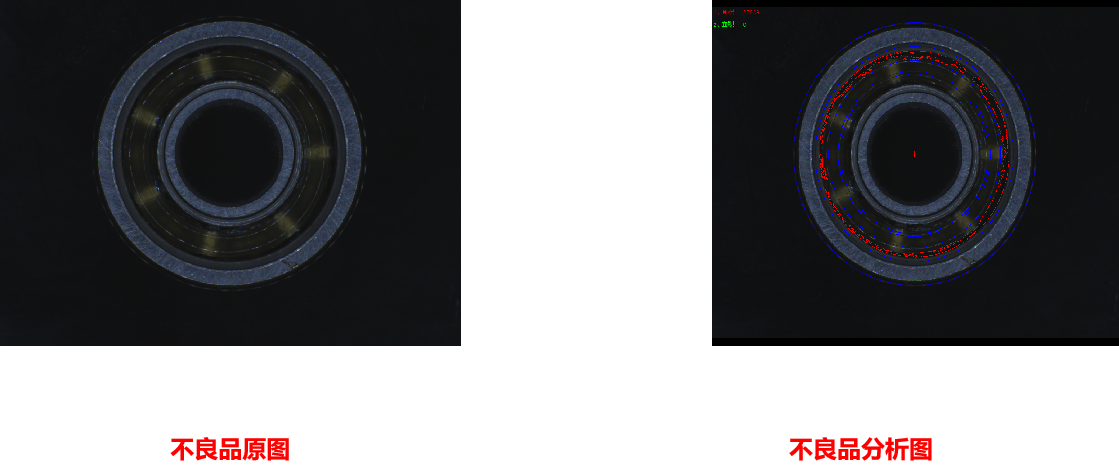

相机1.2：顶部正光检测不良品分析图：NG 生锈

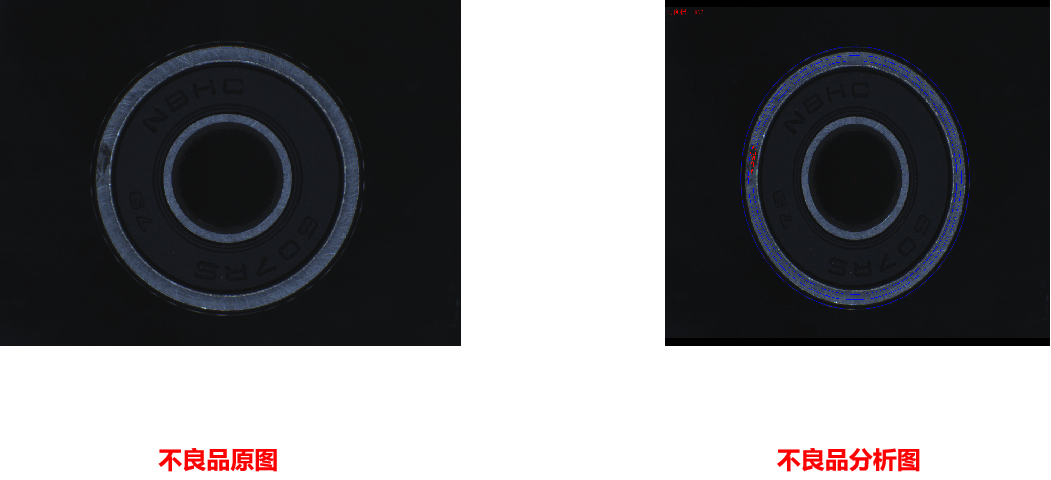

相机1.2：顶部正光检测不良品分析图：NG 磕伤

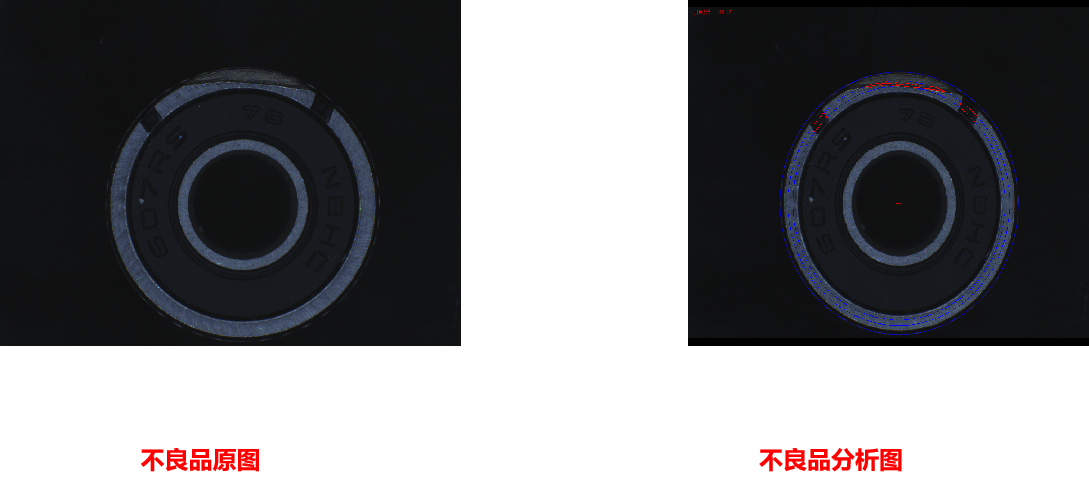

相机1.2：顶部正光检测不良品分析图：NG 垫片有无
四、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
