五金管视觉检测设备在检测段长度、凸台厚度、凸台外径、同轴度等方面

五金管视觉检测设备在检测段长度、凸台厚度、凸台外径、同轴度等方面，具有高度的自动化和精准性。以下是对这些检测项目的详细说明：

1. 段长度检测

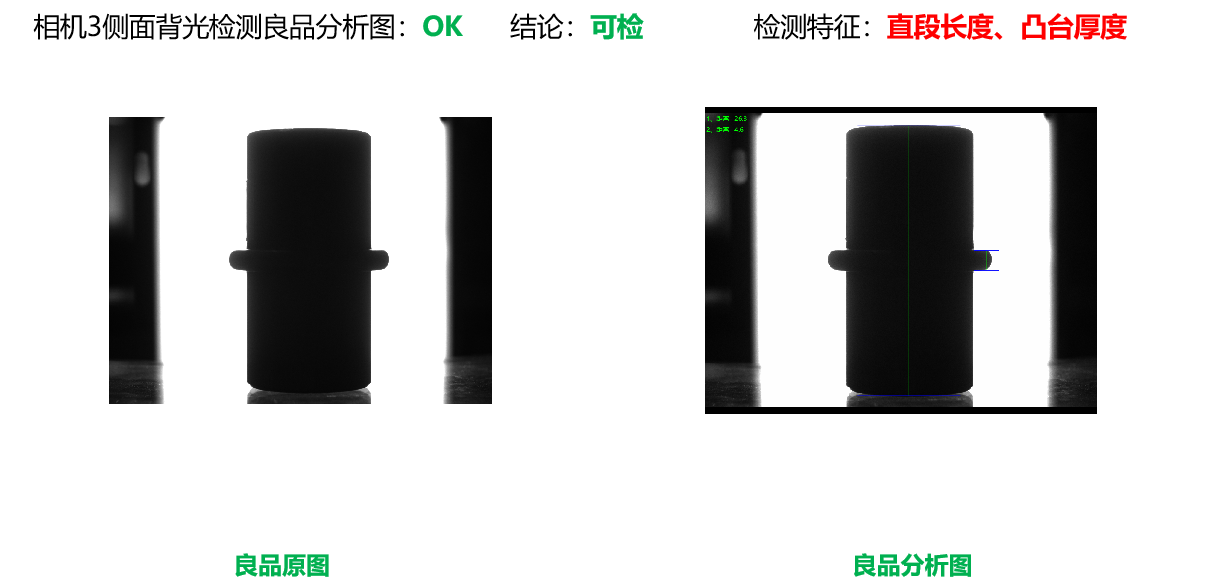

•    相机3侧面背光检测良品分析图：OK      结论：可检              检测特征：直段长度、凸台厚度



• 检测方法：视觉检测设备通过高精度相机和图像处理技术，对五金管的指定段长度进行非接触式测量。设备能够自动识别五金管的起始和结束位置，并精确计算出段长度。

• 精度：检测精度通常可达到很高的水平，如（+/-0.05）mm，具体精度取决于设备的配置和校准。

• 优势：相比传统的人工测量，视觉检测设备具有更高的效率和精度，且能够长时间稳定工作。

•


2. 凸台厚度检测

• 检测方法：设备利用高精度传感器和图像处理算法，对五金管上的凸台进行三维扫描或二维成像，从而精确测量凸台的厚度。
• 精度：检测精度同样可达到很高的水平，具体取决于设备的分辨率和算法优化。

• 应用：凸台厚度是五金件质量的重要指标之一，视觉检测设备能够确保产品符合设计要求。

•


3. 凸台外径检测

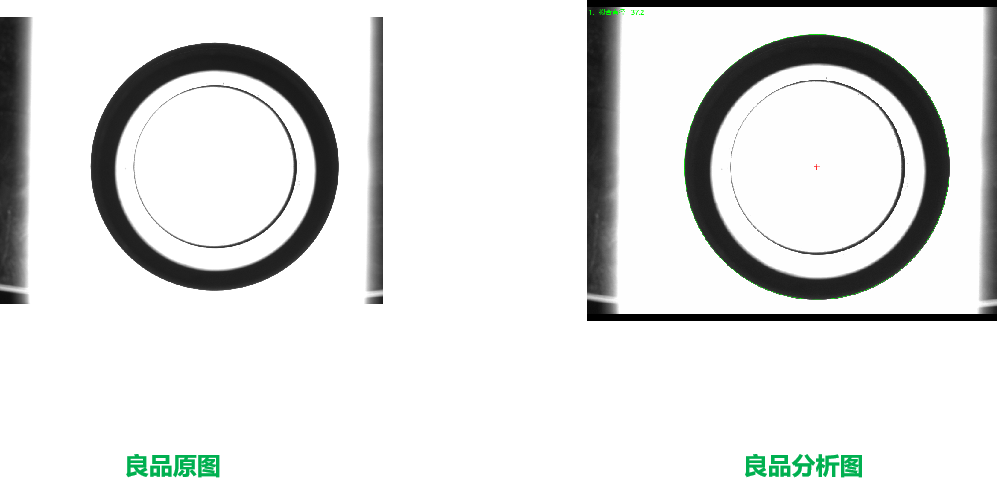

   相机1顶部背光检测良品分析图：OK      结论：可检              检测特征：凸台外径

•

• 检测方法：与凸台厚度检测类似，视觉检测设备通过扫描或成像技术，对凸台的外径进行精确测量。

• 精度：同样具有高精度特性，能够满足精密五金件的检测需求。
• 优势：能够快速、准确地检测出凸台外径的微小变化，为质量控制提供有力支持。

4. 同轴度检测

• 检测方法：同轴度检测是五金件视觉检测中的一项重要内容。设备通常采用先进的图像处理算法和光学技术，对五金管上的两个或多个孔、轴等部件进行同轴度检测。
• 实现方式：可能包括使用棱镜分光原理实现相机不运动拍摄不同高度端面的圆，对相机位置进行校准标定从而检测两个圆的同心度。此外，还可能采用其他先进的检测方法和技术。
• 精度：同轴度检测的精度要求通常较高，具体精度取决于设备的配置和算法优化。
• 应用：同轴度是五金件性能的重要指标之一，直接影响产品的装配精度和使用性能。视觉检测设备能够确保五金件在生产过程中满足同轴度要求。

总结

五金管视觉检测设备在检测段长度、凸台厚度、凸台外径、同轴度等方面具有显著优势。通过高精度相机、传感器和图像处理技术，设备能够实现非接触式、高效、精准的测量和检测，为五金件的质量控制提供有力支持。在选择和使用视觉检测设备时，应根据具体检测需求和产品特点进行合理配置和选型。
