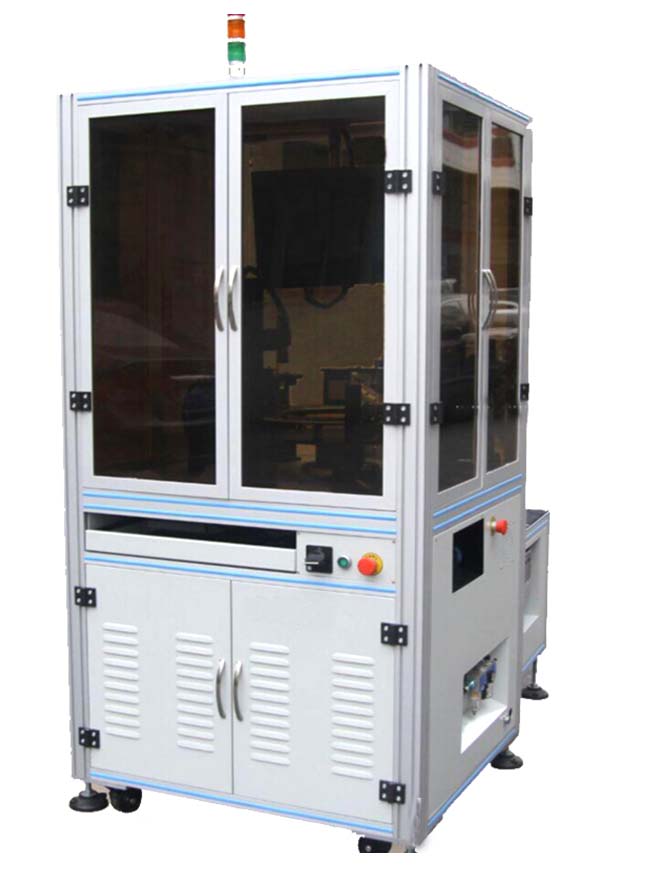

设备型号：云盘高速检测机2口下料 （方形）                  外形尺寸1000*950*1850mm

         组成部件清单：



一、检测内容及要求

二、设备组成及主要机构

设备型号：云盘高速检测机2口下料 （方形）                  外形尺寸1000*950*1850mm

         组成部件清单：

三、设备外观－3D立体图

三、设备外观－3D立体图-内部图

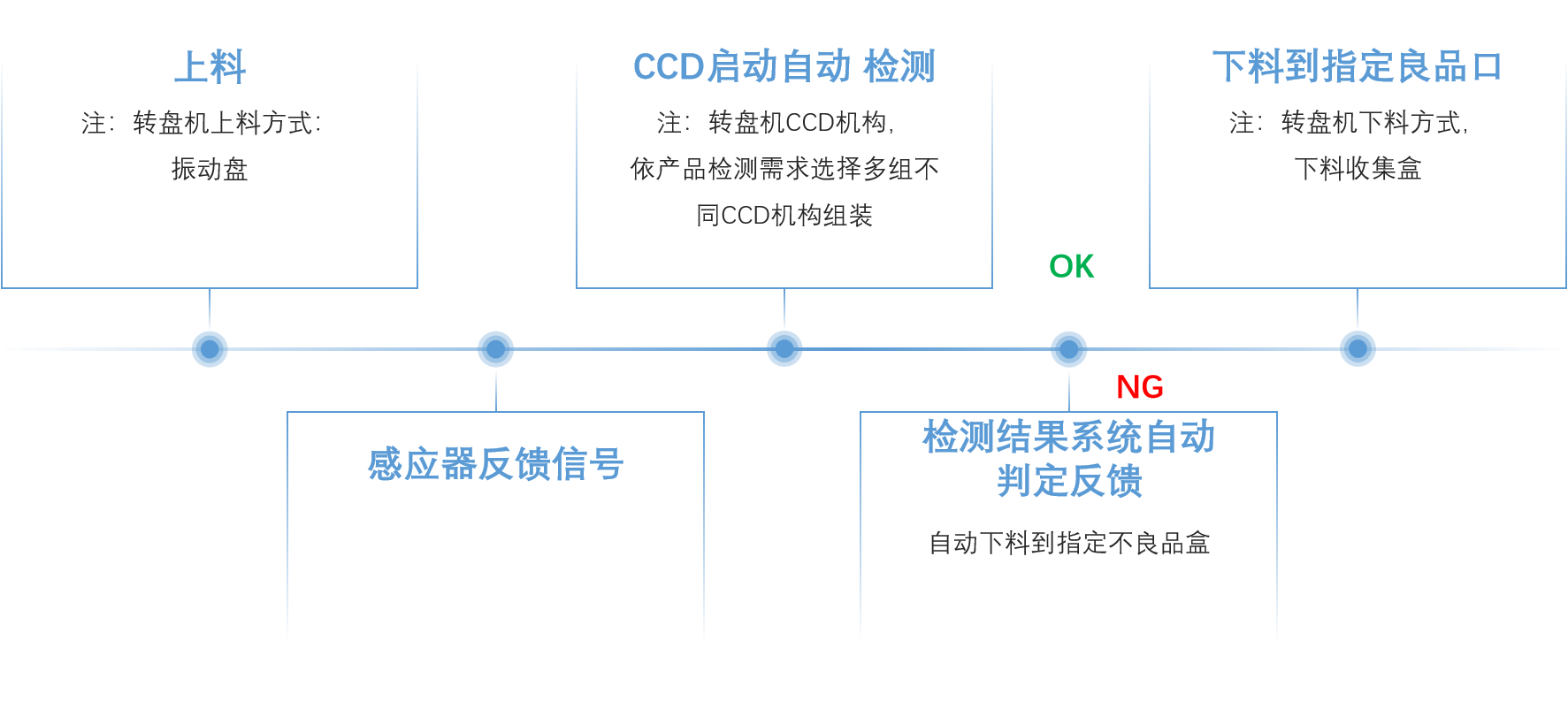

三、设备检测流程

1. 上料 注：:转盘机上料方式：1.震动盘依产品检测需求选择上料方式

2. 感应器反馈信号


3. CCD启动自动 检测  注：:转盘机CCD机构：依产品检测需求选择多组不同CCD机构组装

4. 检测结果系统自动判定反馈

5. 自动下料到指定不良品口

6. 下料到指定良品口 注：转盘机下料方式：1.流水线2.下料收集盒3.依产品检测需求选择下料方式

四、样件测试图片:

   相机1，2顶部正光检测不良品分析图：NG        结论：可检                    检测特征：裂纹

五、系统安装要求:

设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。

环境温度：10-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：        交流220V，50Hz，  耗电＜1KVA。
