伺服托盘检测设备在检测LED板破损

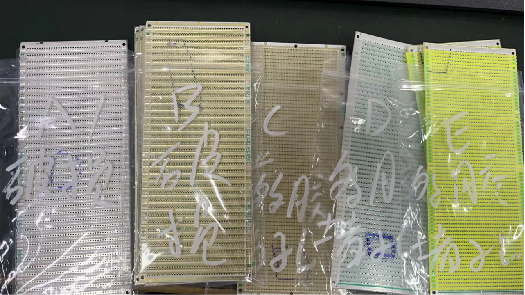

伺服托盘视觉检测设备在检测LED板破损方面，主要依赖于机器视觉技术和高精度的图像处理系统。以下是对该过程的一个详细解析：

一、设备组成

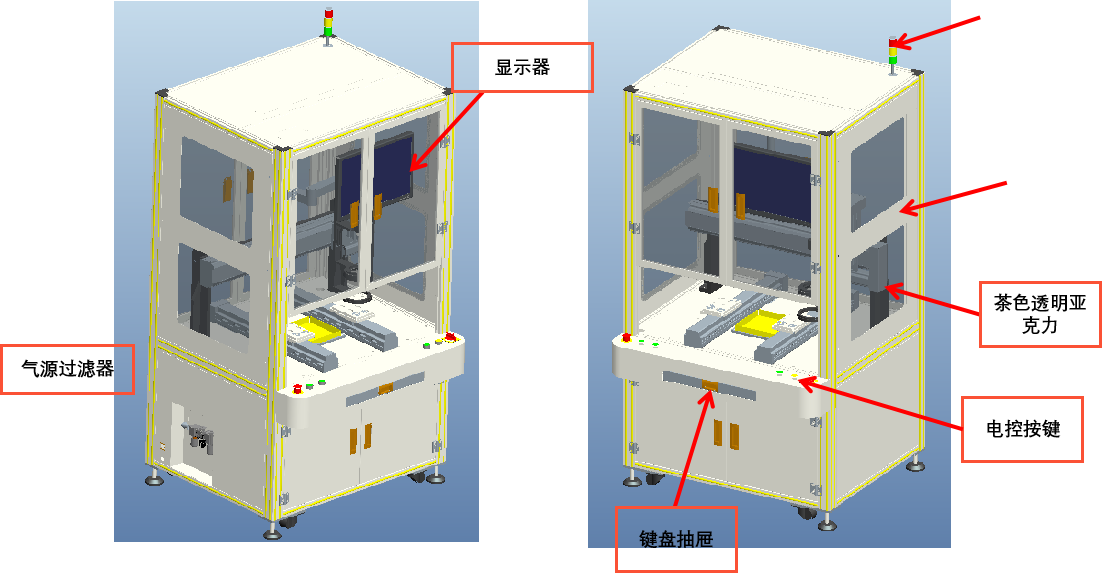

伺服托盘检测设备通常由以下几个关键部分组成：

• 整体结构框架：为设备提供支撑和保护。

• 内部主机：运行图像处理软件系统，可能是基于Linux或Windows平台，具体取决于设备设计。

• 光源控制器：控制对被测物（如LED板）的打光亮度，以确保图像采集的清晰度和准确性。

• PLC控制系统：负责控制伺服直线模组的运行、光源的开关以及整个检测流程的逻辑控制。

• 伺服直线模组：将待测托盘送进检测区，并控制相机和托盘的位置以采集多个位置的图像。

• 相机支架与图像采集设备：由相机和光学镜头组成，用于捕捉LED板的图像。

• 图像处理软件系统：对采集到的图像进行分析，识别出LED板的破损、缺陷等。

• 剔除机构：根据图像处理系统的判定结果，对不合格的产品进行剔除。

•

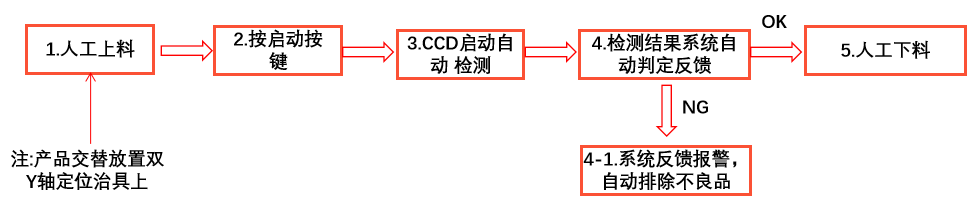

二、检测流程

1. 上料与定位：

   • 人工将装有LED板的托盘放置在伺服托盘检测设备的进料机构上。

   • 伺服模组将托盘送进检测区，并精确定位到每个LED板的位置。

2. 图像采集：

   • 相机在光源的照射下，对LED板进行图像采集。光源控制器会根据需要调整亮度，以确保图像质量。

   • 相机和光学镜头组合能够捕捉到LED板的细节，包括可能的破损、划痕等。

3. 图像处理与判定：

   • 图像处理软件系统对采集到的图像进行分析。它使用预设的算法和模板来识别LED板上的各种特征，包括破损区域、划痕等。

   • 系统会根据设定的标准（如破损面积、划痕长度等）来判定LED板是否合格。

4. 结果输出与剔除：

   • 判定结果会即时显示在设备的显示屏上，供操作人员查看。

   • 对于不合格的LED板，PLC控制系统会控制剔除机构将其从托盘上剔除，以确保后续生产流程的顺利进行。

相机1.2、顶部正光检测不良品分析图：NG          不良特征：破损

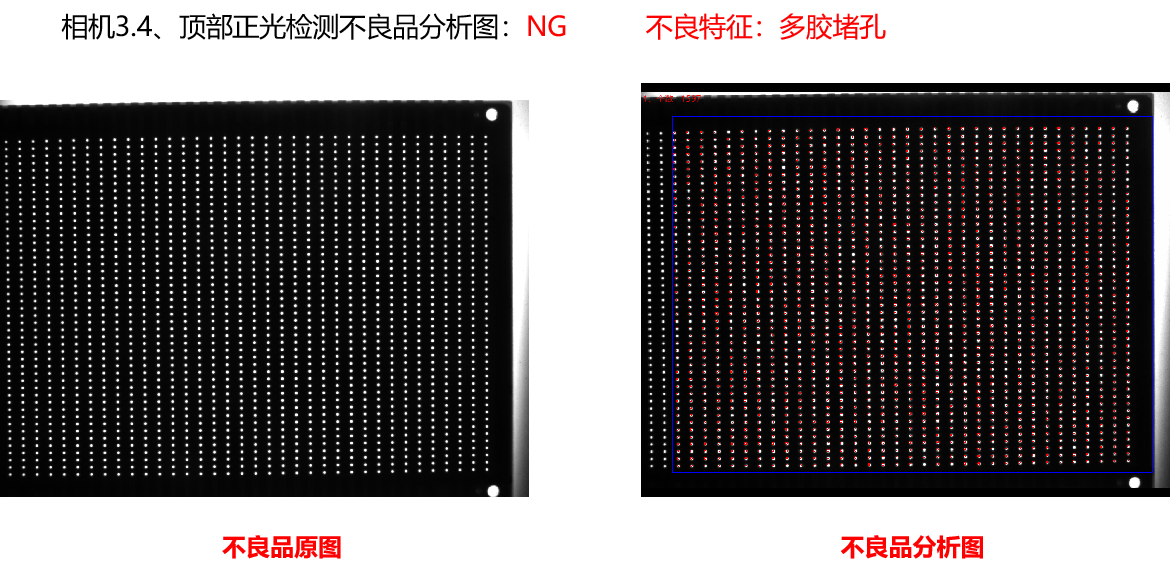

相机3.4、顶部正光检测不良品分析图：NG          不良特征：多胶堵孔

三、检测精度与效率

伺服托盘视觉检测设备在检测LED板破损方面具有较高的精度和效率。它能够通过高精度的图像采集和先进的图像处理技术，准确地识别出LED板上的微小破损和缺陷。同时，自动化的检测流程也大大提高了生产效率，降低了人工成本。

四、应用领域

伺服托盘检测设备广泛应用于电子、半导体、光电等行业的质量检测领域。它不仅能够检测LED板的破损和缺陷，还能够用于检测其他类型的产品（如精密五金件、紧固件等）的尺寸、形状、表面质量等。

综上所述，伺服托盘视觉检测设备在检测LED板破损方面发挥着重要作用，它通过高精度的图像采集和先进的图像处理技术，确保了产品质量的稳定性和可靠性。
