铝壳口部变形视觉检测不良

铝壳口部变形视觉检测不良是一个重要的质量控制环节，其关键在于通过高效、精准的视觉检测技术来识别并评估铝壳口部的变形情况。以下是对该问题的详细分析和归纳：

一、检测目标

铝壳口部变形视觉检测的主要目标是识别铝壳口部是否存在变形、扭曲、不规则等不良现象，确保产品符合设计要求和质量标准。

二、检测方法

1. 机器视觉检测系统

优势：

• 高效性：能够自动对大量铝壳进行快速检测，提高检测效率。
• 高精度：通过高分辨率的CCD相机和先进的图像处理算法，能够精确识别铝壳口部的微小变形。
• 非接触性：避免了传统检测中对铝壳的物理接触，减少了二次损伤的风险。

实施步骤：

• 图像摄取：使用工业CCD相机对铝壳口部进行高清拍照，获取清晰的图像数据。
• 图像处理：将图像数据转化为数字化信号，通过图像处理算法进行边缘检测、形状识别等处理，提取铝壳口部的特征信息。
• 缺陷识别：根据预设的变形标准和算法逻辑，对处理后的图像进行缺陷识别，判断铝壳口部是否存在变形不良。

• 结果输出：将检测结果以图像、报告等形式输出，供后续分析和处理。

• 设备型号：云盘高速检测机2口下料 （方形）                  外形尺寸950*850*1850mm

• 组成部件清单：

• 序号	部件名称	规格型号	数量	备注
  1	视觉检测软件	SIPOTEK	1套
  2	工业电脑	SIPOTEK定制	1套
  3	显示器	PHILIPS  22”液晶显示器	1台
  4	工业相机	SONY黑白工业相机CG-160	1套
  5	相机调节模组	SIPOTEK定制	1套
  6	工业镜头	定焦远心光学工业镜头	1套
  7	光源	定制光源	1套
  8	控制系统	SIPOTEK定制	1套
  9	伺服电机	松下	1套
  10	减速机	SIPOTEK定制	1套

2. 相位成像技术（如思普泰克相位成像系统）

特点：

• 利用先进的相位成像技术，对铝壳表面进行高精度成像，能够捕捉到更细微的变形信息。

• 适用于对铝壳口部进行全方位、多角度的检测，提高检测的全面性和准确性。

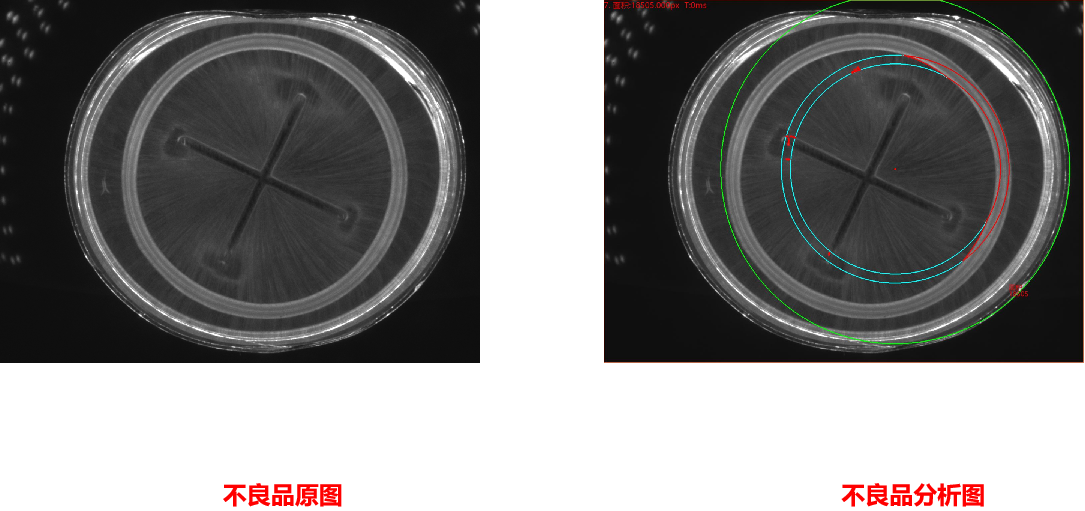

• 相机1：顶部正光检测不良品分析图：NG   可检    不良特征：切口没切断

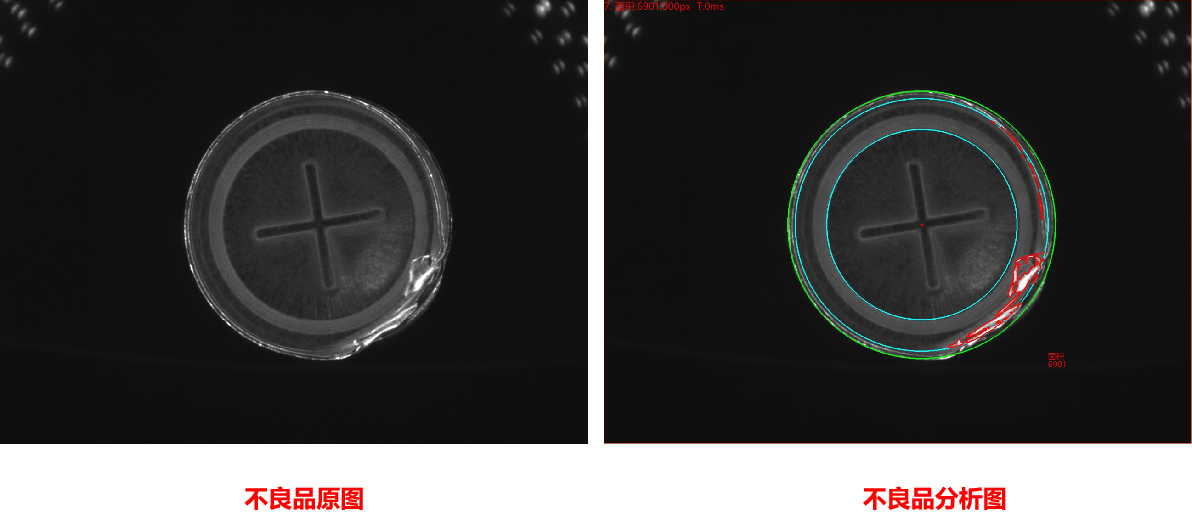

• 相机1：顶部正光检测不良品分析图：NG   可检    不良特征：口部变形







实施要点：

• 确保相位成像设备的稳定性和精度，以获得高质量的成像数据。
• 根据铝壳的特点和检测需求，设置合适的成像参数和检测算法。

三、检测难点

1. 变形类型多样：铝壳口部变形可能表现为扭曲、凹陷、凸起等多种形式，增加了识别的难度。
2. 变形程度不一：不同铝壳的变形程度可能存在差异，需要设置合理的检测阈值和算法来准确判断。
3. 背景干扰：铝壳表面的纹理、光泽等背景信息可能对检测造成干扰，需要采用有效的图像处理技术来消除或减弱这些干扰。

四、预防措施

1. 优化模具设计：合理设计铝壳挤压模具，确保金属流动均匀，减少口部变形的风险。
2. 严格控制挤压工艺：采用合理的挤压速度、温度和压力等工艺参数，保证铝壳的加工质量。
3. 加强质量监控：在生产过程中加强质量监控和检测，及时发现并处理铝壳口部的变形问题。

综上所述，铝壳口部变形视觉检测不良需要采用高效、精准的视觉检测技术来识别并评估铝壳口部的变形情况。通过优化检测方法、提高检测精度和加强预防措施等手段，可以有效降低铝壳口部变形的风险，确保产品质量符合要求。
