一、检测内容及要求
检测内容：
产品的外观检测
序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
1 | 尺寸 | 底部背光检测 | 可检 |
二、设备组成及主要机构
设备型号：云盘高速检测机2口下料 （方形） 外形尺寸950*850*1850mm
组成部件清单：
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
1 | 视觉检测软件 | SIPOTEK | 1套 | |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 | |
4 | 工业相机 | SONY工业相机160w | 1套 | |
5 | 相机调节模组 | SIPOTEK定制 | 1套 | |
6 | 工业镜头 | 高清光学远心镜头 | 1套 | |
7 | 光源 | 定制光学自适应光源 | 1套 | |
8 | 控制系统 | SIPOTEK定制 | 1套 | |
9 | 伺服电机 | 松下 | 1套 |

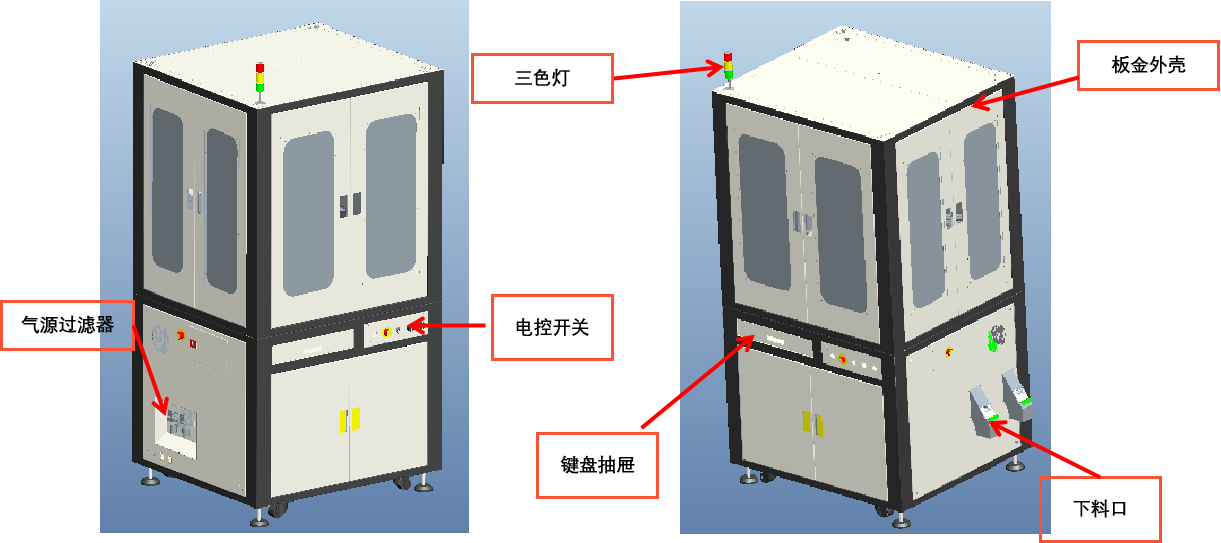

二、设备外观－3D立体图

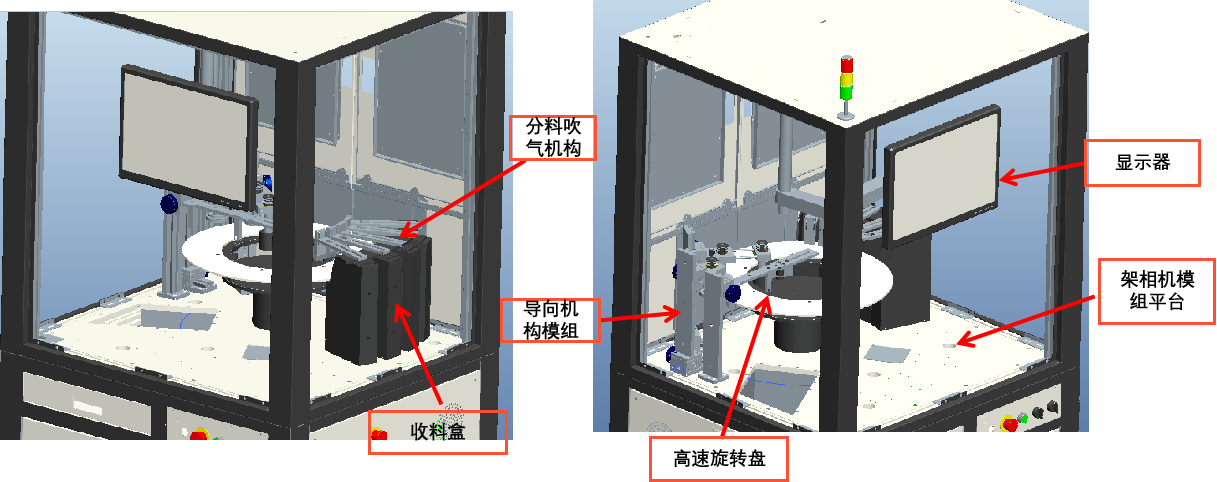

二、设备外观－3D立体图-局部图

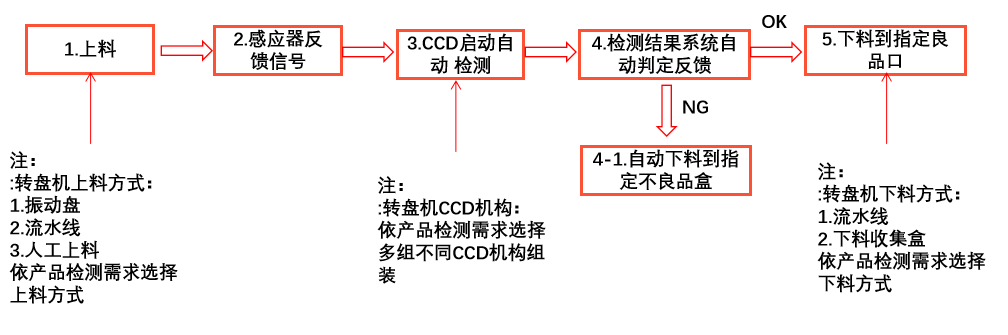

三、设备检测流程

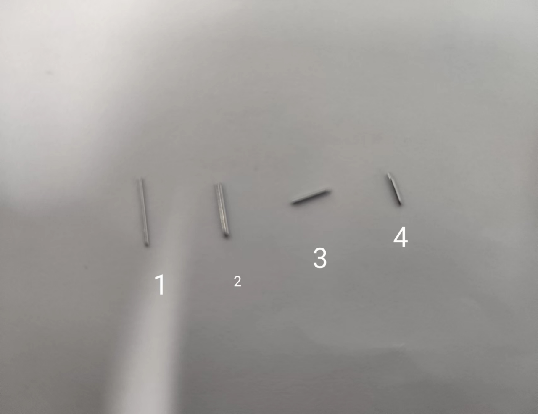

三、样件测试图片:

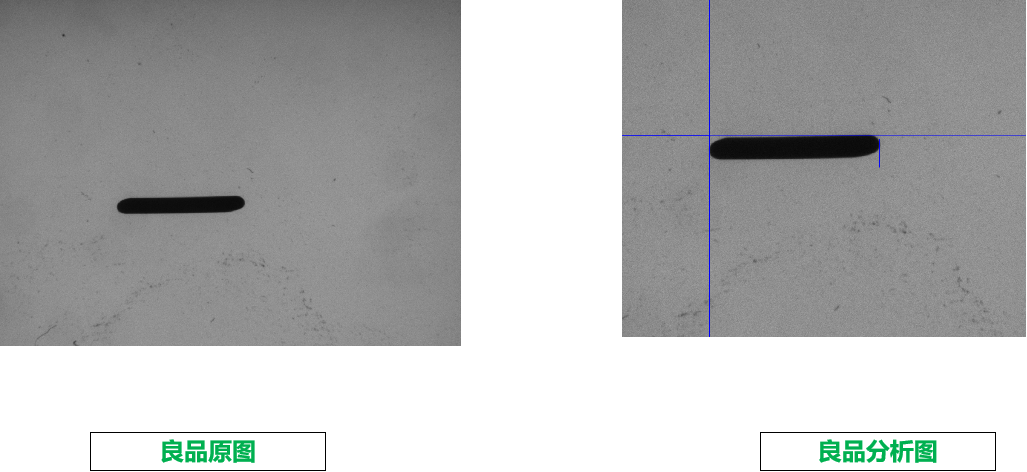

相机1：底部背光检测良品分析图：OK 图；1

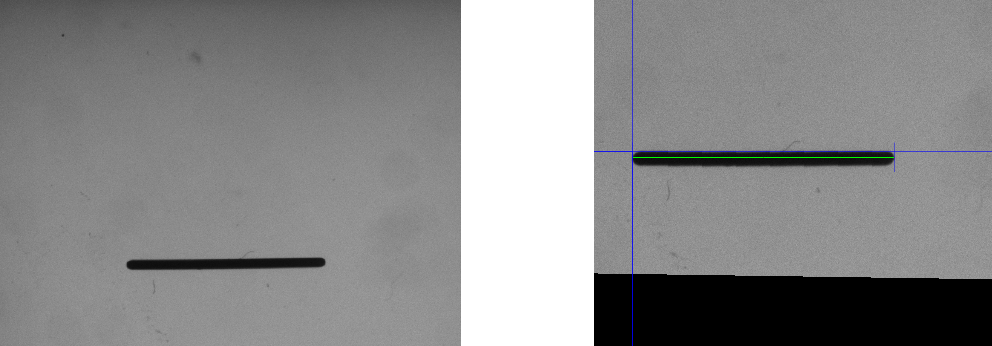

相机1; 底部背光检测良品分析图：OK 图； 2
相机1；底部背光检测良品分析图：OK 图；3
四、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
