一、检测内容及要求
序号 | 检测内容 | 检测方式 | 是否可检 | 备注 |
1 | 黑点 | 正光检测 | 可检 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量40左右(取决于产品送料速度)。
二、设备组成及主要机构
设备型号：SP-T200
组成部件清单：
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
1 | 视觉检测软件 | SIPOTEK | 1套 | |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 21”液晶显示器 | 1台 | |
4 | 工业相机 | 黑白160W工业相机 | 8套 | |
5 | 相机调节模组 | SIPOTEK定制 | 8套 | |
6 | 工业镜头 | 高清光学工业镜头 | 8套 | 25mm |
7 | 光源 | 定制光学自适应光源 | 8套 | |
8 | 检测平台 | SIPOTEK定制框架 | 1套 |
二、设备外观3D立体图

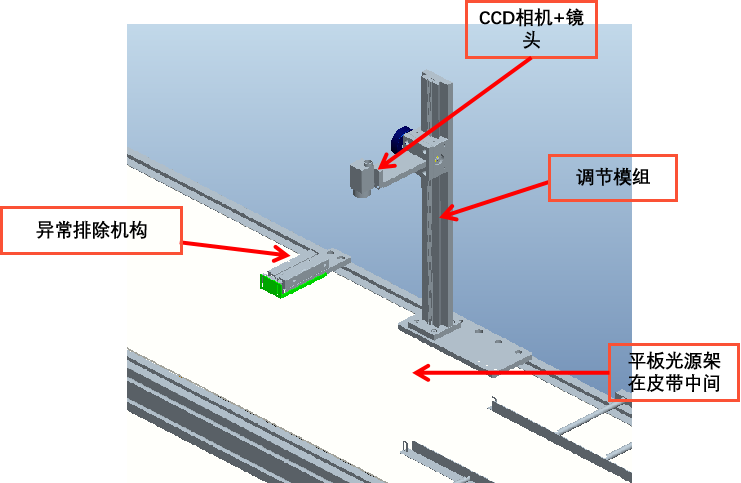

二、设备外观－3D立体图-局部图

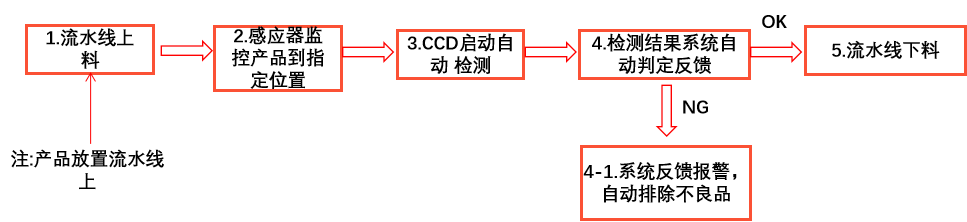

二、设备检测流程

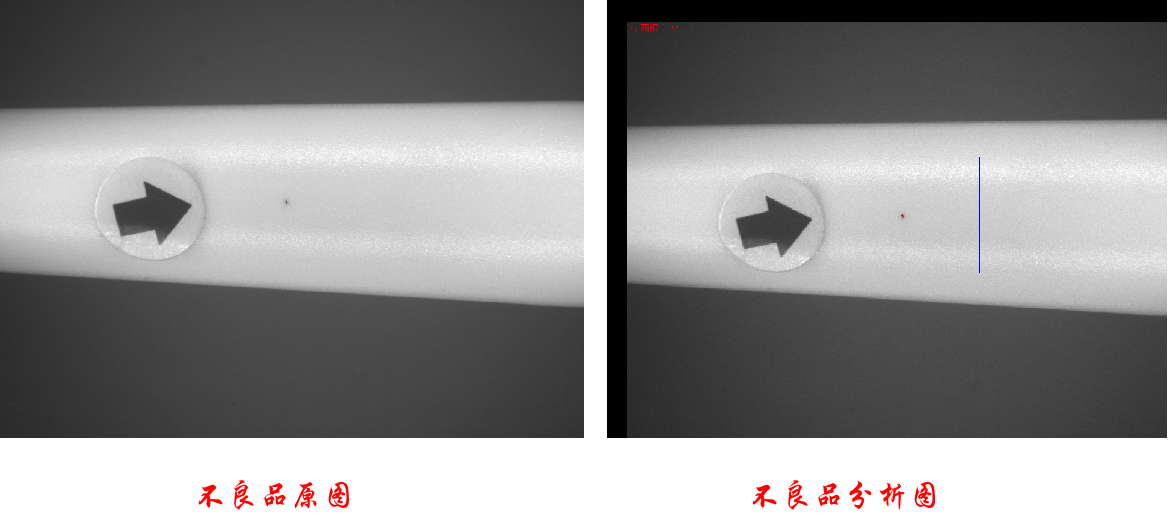

三、样件测试图片:

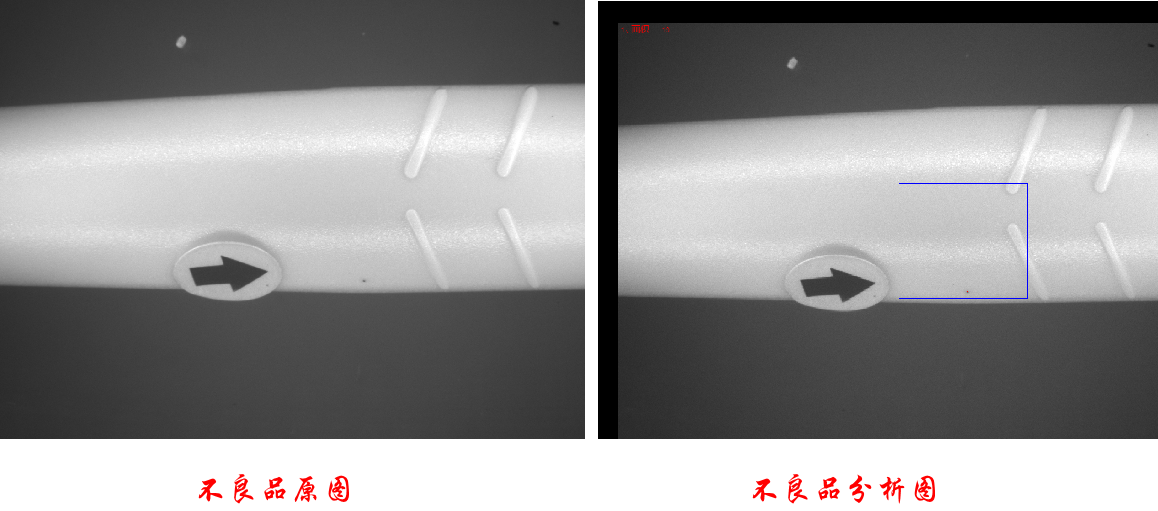

三、样件测试图片:
相机1-8 顶部正光检测不良品：NG 结论：可检 检测特征：黑点
四、系统安装要求:
设备放置的检测空间: 在流水线上并入安装思普泰克视觉检测系统，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
