一、检测内容及要求
检测内容： 产品的尺寸
序号 | 产品型号 | 不良特征 | 检测方式 | 是否可检 | 备注 |
1 | 尺寸测量 | 背光检测 | 可检 |
二、设备组成及主要机构
设备型号： 新款一键测量检测设备T603
组成部件清单：
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
1 | 视觉检测软件 | SIPOTEK | 1套 | |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 | |
4 | 工业相机 | 工业相机 | 1套 | |
5 | 相机调节模组 | SIPOTEK定制 | 1套 | |
6 | 工业镜头 | 远心高清光学工业镜头 | 1套 | |
7 | 环形光源 | 定制光学自适应光源 | 1套 | |
8 | 控制系统 | SIPOTEK定制 | 1套 | |
9 | 平板光源 | 定制光学自适应光源 | 1套 |
二、设备外观－3D立体图
新款一键测量检测设备
T603简介： 1.上料方式：人工上料 2.下料方式：人工下料
3.效率：取决人工上料速度（约1PCS/6S）
4.适用产品尺寸：10-100mm大小的产品（长宽高）
5.检测范围：尺寸
6.其他功能：数据报表
7.使用场景：QC人员抽检/尺寸精确测量等。

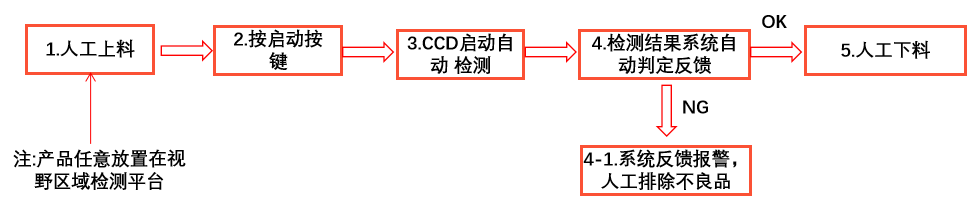

三、设备检测流程

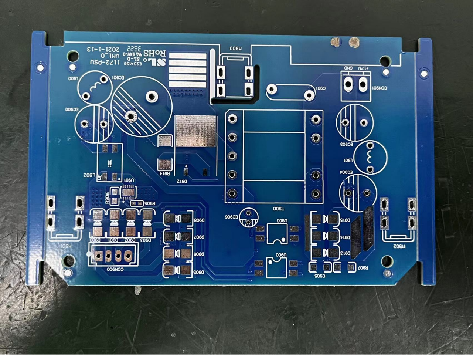

三、样品检测图片

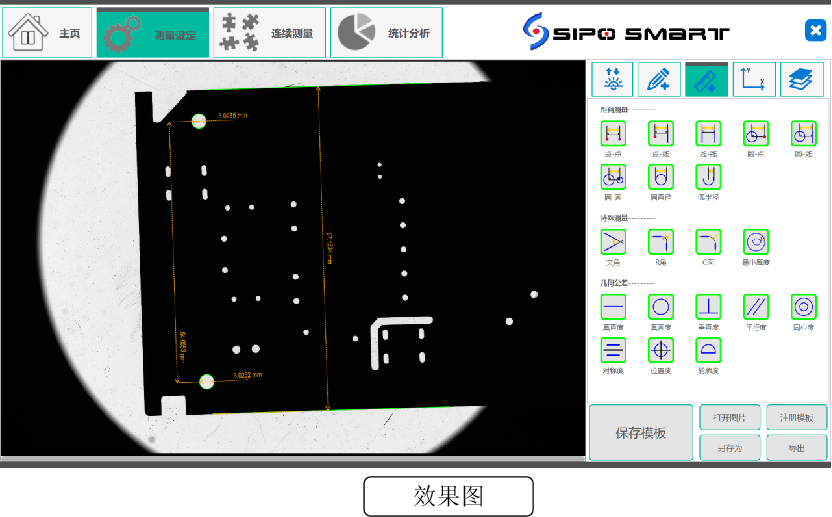

1、顶部背光检测结果图：OK 结论：可检 （局部）
四、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
