一、检测内容及要求
检测内容：
序号 | 检测内容 | 检测方式 | 是否可检 | 备注 |
1 | 平面度检测 | 3D检测 | 可检 | |
二、设备组成及主要机构
设备型号：SP-T603检测设备
组成部件清单：
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
1 | 视觉检测软件 | SIPOTEK | 1套 | |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 | |
4 | 工业相机 | 3D线扫相机 | 1套 | SR8020 |
5 | 相机调节模组 | SIPOTEK定制 | 1套 | |
6 | 运动控制卡 | 固高运动控制卡 | 1套 | |
7 | 运动平台 | XY轴运动平台 | 1套 |
二、设备组成及主要机构

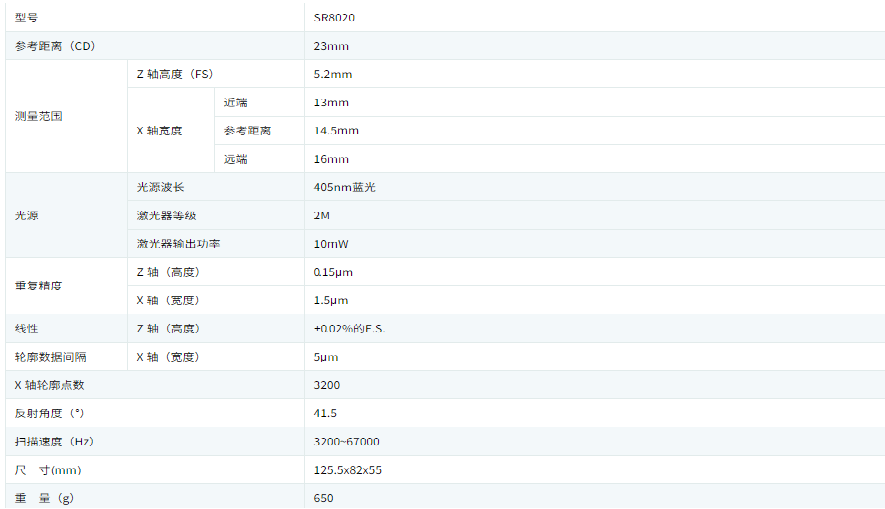

3D镜头参数 ：
二、检测形式
序号 | 内容 |
1 | 根据每款产品点位图添加检测点，并调节好检测框的大小 |
2 | 添加完检测点后，得出检测数据 |
3 | 不同产品创建不同配置；检测产品时，再调出相应的配置 |
4 |

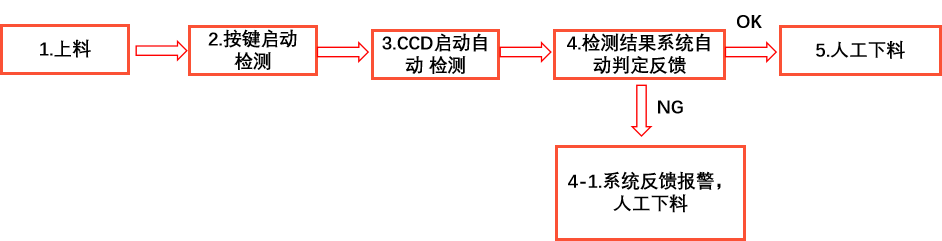

二、设备外观－检测流程

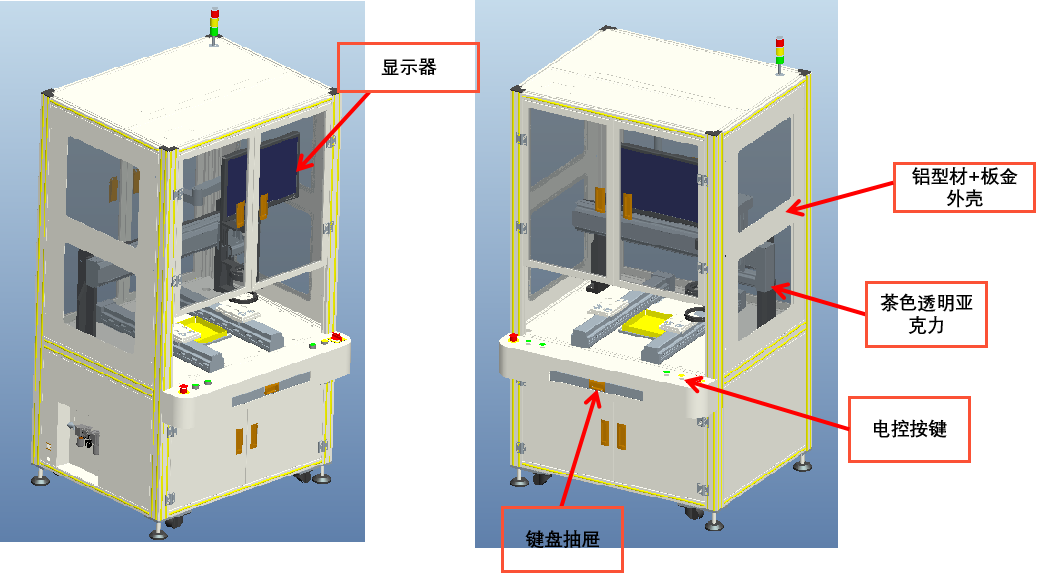

二、设备外观－3D立体图

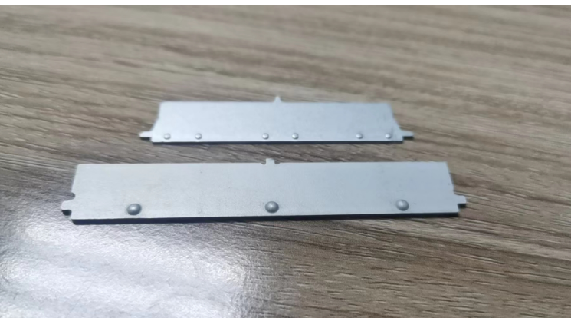

三、样件测试图片:

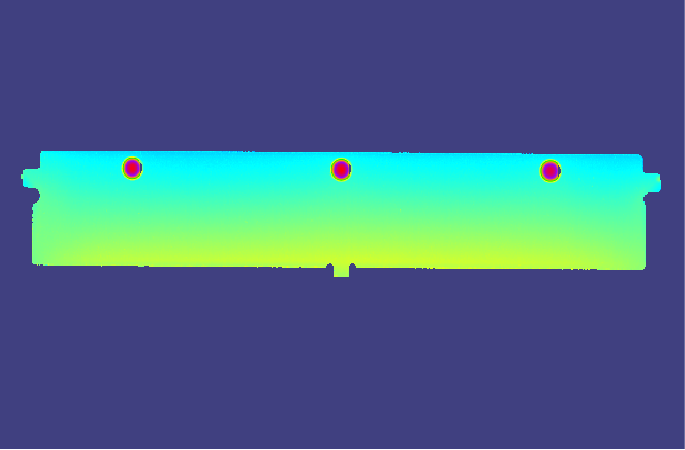

相机1检测分析：

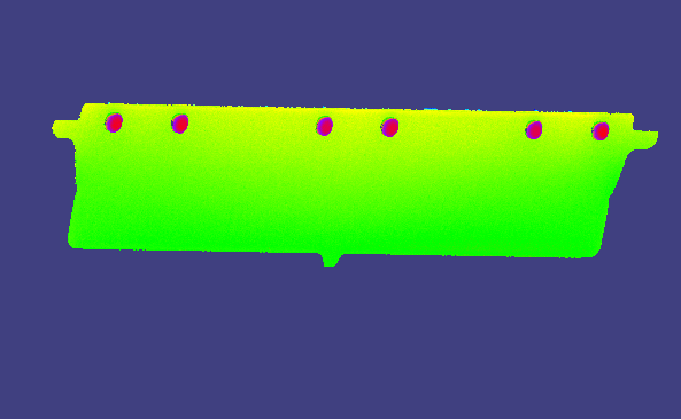

相机1检测分析：
四、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
