一、检测内容及要求

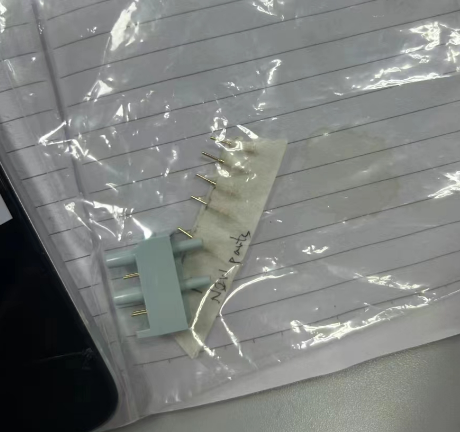

检测内容： 产品的尺寸检测
序号 | 检测内容 | 检测方式 | 是否可检 | 备注 |

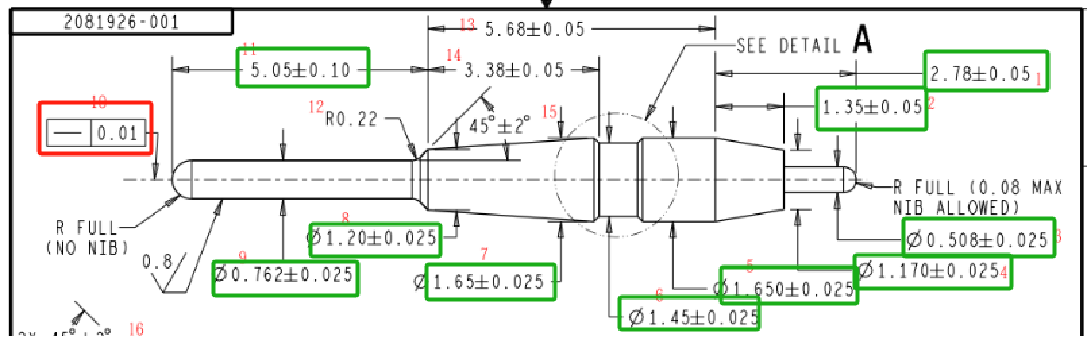

1 | 尺寸检测 | 正光检测、背光检测 | 可检 | 部分可检测，参照图纸 |
一、检测内容及要求
二、设备组成及主要机构
设备型号：云盘高速检测机2口下料 （方形） 外形尺寸950*850*1850mm
组成部件清单：
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
1 | 视觉检测软件 | SIPOTEK | 1套 | |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 | |
4 | 工业相机 | 定制黑白工业相机 | 1套 | 500W*1 |
5 | 相机调节模组 | SIPOTEK定制 | 1套 | |
6 | 工业镜头 | 光学工业镜头 | 1套 | 0.5倍远心*1 |
7 | 光源 | 定制光学光源 | 1套 | 90-90-W*1 |
8 | 控制系统 | SIPOTEK定制 | 1套 | |
9 | 伺服电机 | 松下 | 1套 | |
10 | 减速机 | SIPOTEK定制 | 1套 |

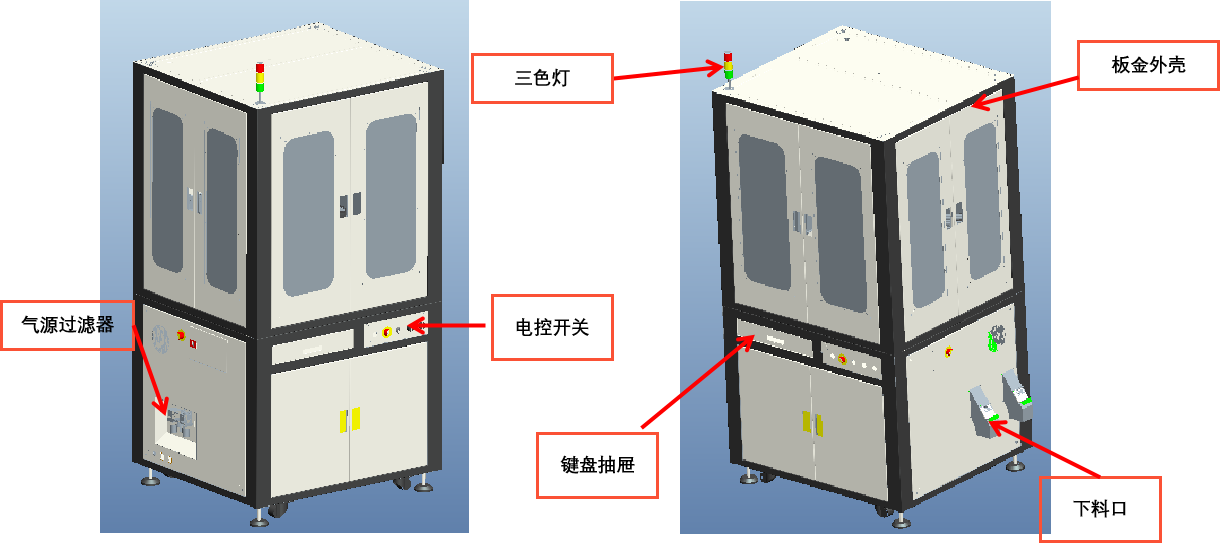

二、设备外观－3D立体图

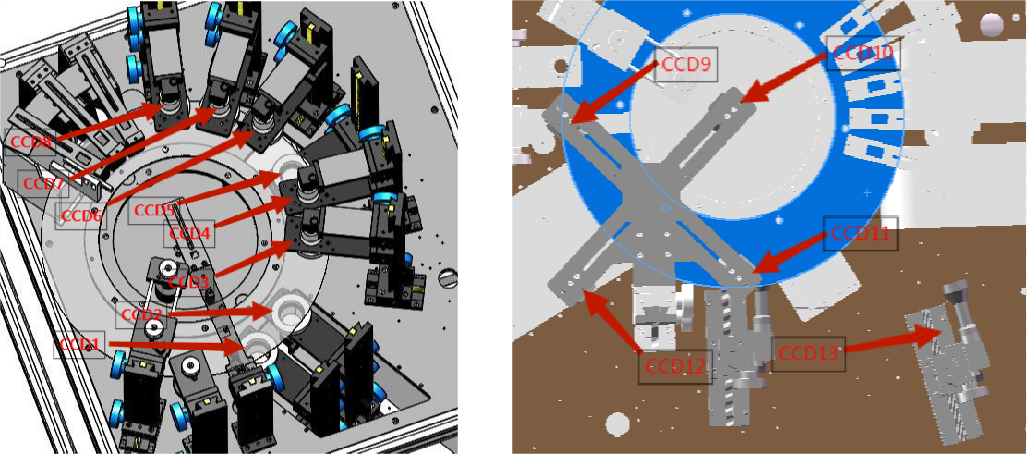

二、设备外观－3D立体图-局部图

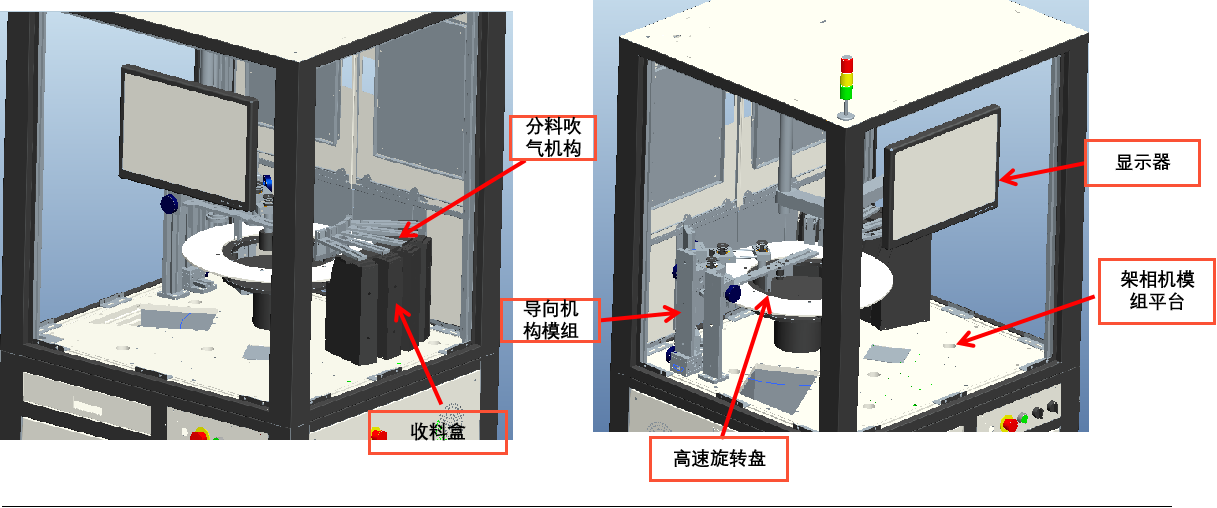

二、设备外观－3D立体图-内部图

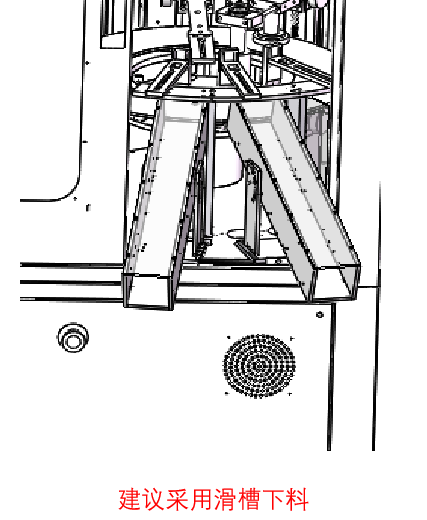

二、设备外观－3D立体图-局部图
三、样件测试图片:

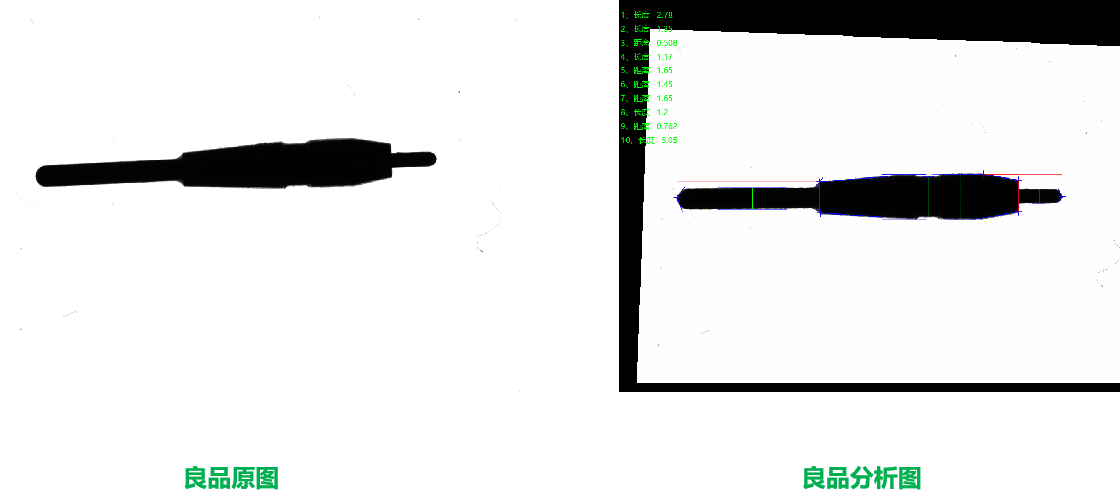

相机1顶部背光检测不良品分析图：OK 结论：可检 检测特征：尺寸检测
五、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 10-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
