二、设备组成及主要机构
设备型号：云盘高速检测机2口下料 （方形） 外形尺寸950*850*1850mm
组成部件清单：
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
1 | 视觉检测软件 | SIPOTEK | 1套 | |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 | |
4 | 工业相机 | 定制工业相机 | 7套 | 500W*1、160W*6 |
5 | 相机调节模组 | SIPOTEK定制 | 7套 | |
6 | 工业镜头 | 光学工业镜头 | 7套 | 0.3倍远心*1、25mm*6 |
7 | 光源 | 定制光学光源 | 7套 | 90-45-W*3、半环光*6 |
8 | 控制系统 | SIPOTEK定制 | 1套 | |
9 | 伺服电机 | 松下 | 1套 | |
10 | 减速机 | SIPOTEK定制 | 1套 |

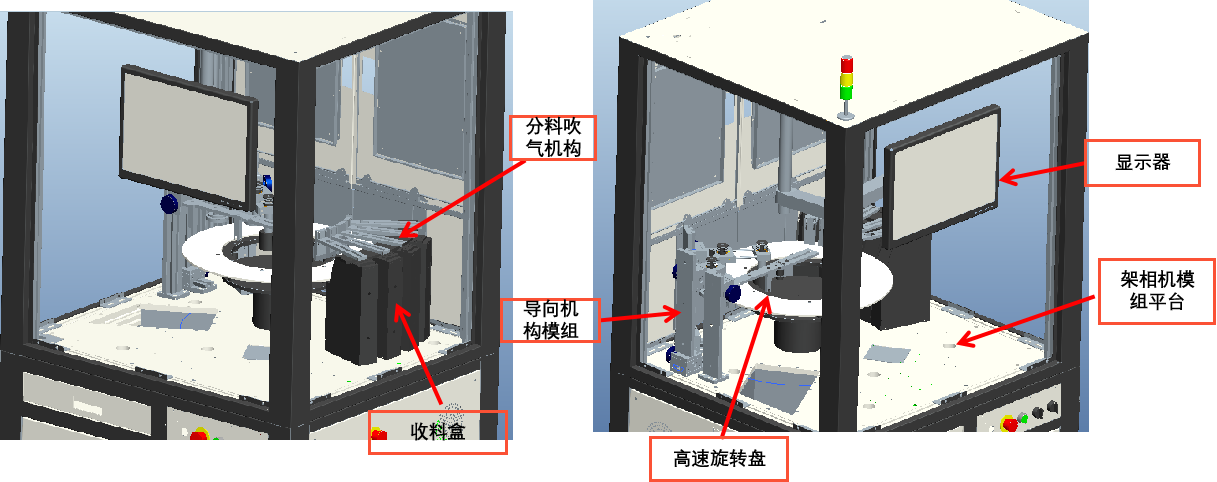

二、设备外观－3D立体图

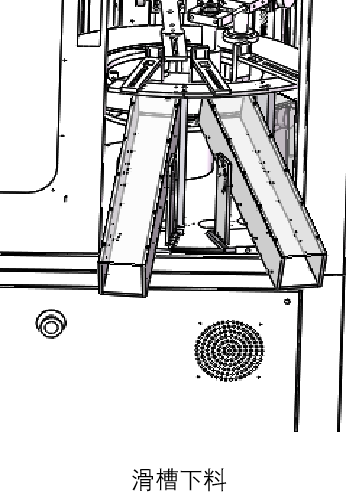

二、设备外观－3D立体图-局部图
二、设备外观－3D立体图-内部图
二、设备外观－3D立体图-局部图

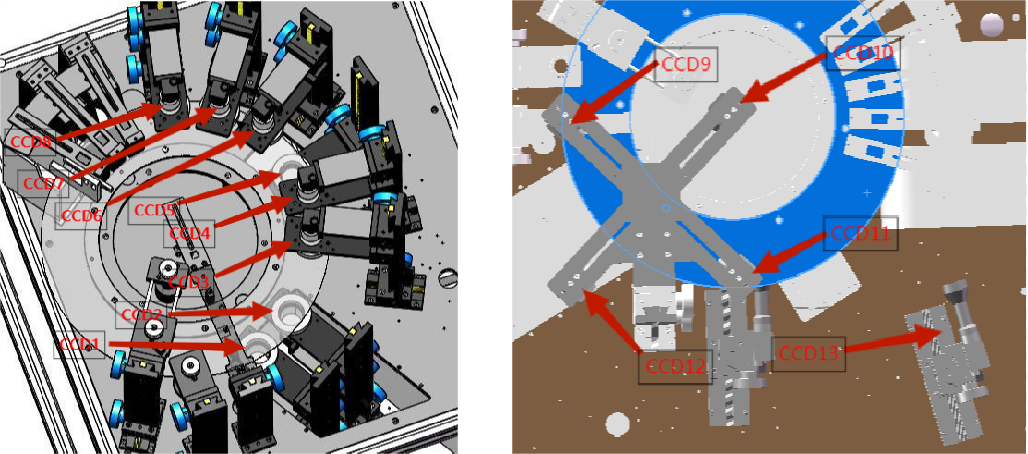

本次检测需要用到3个CCD3，4个CCD13，共7个相机。

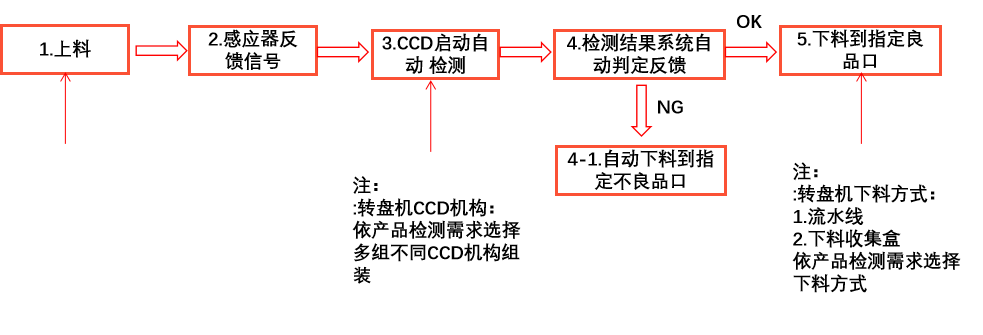

三、设备检测流程
三、样件测试图片:

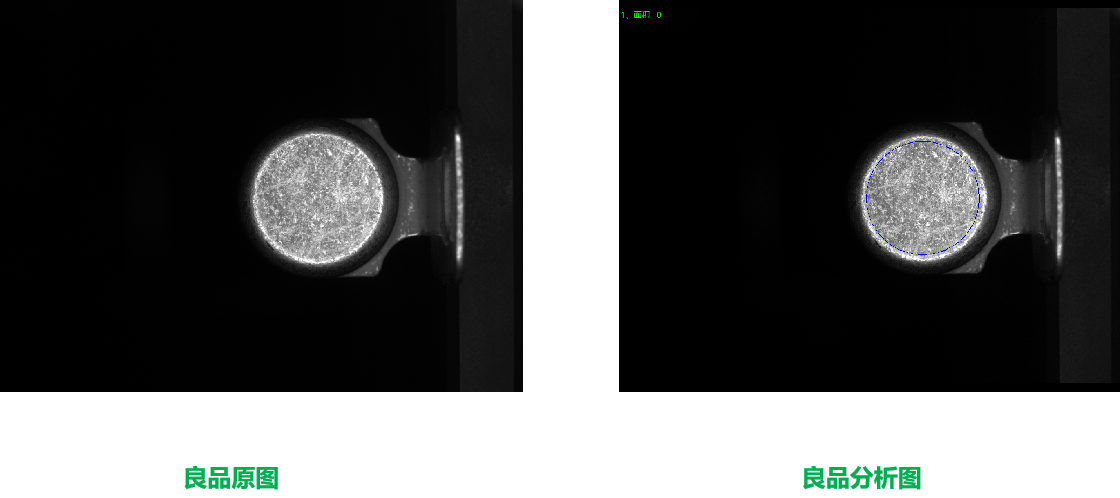

相机1顶部正光检测良品分析图：OK 结论：可检 检测特征：压痕
三、样件测试图片:

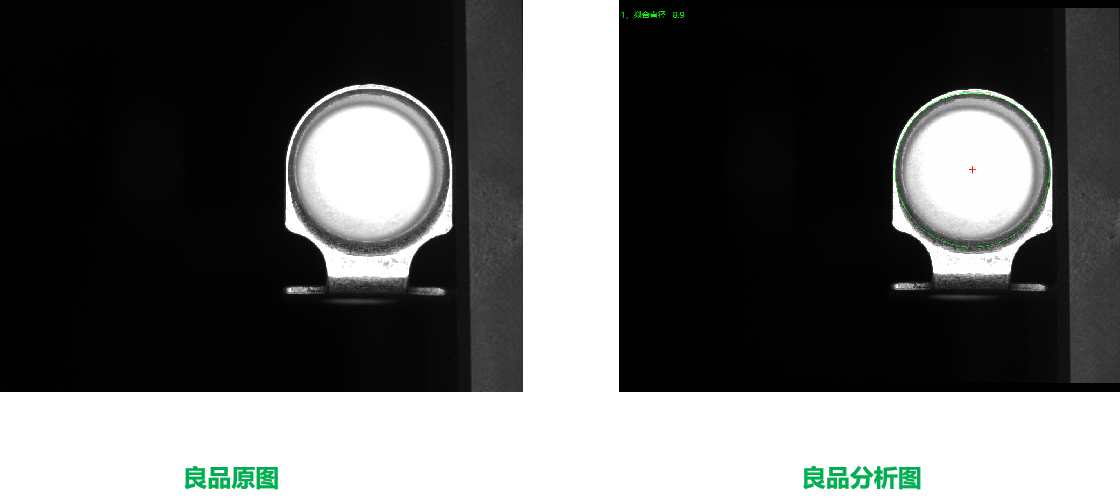

相机2顶部正光检测良品分析图：OK 结论：可检 检测特征：压痕

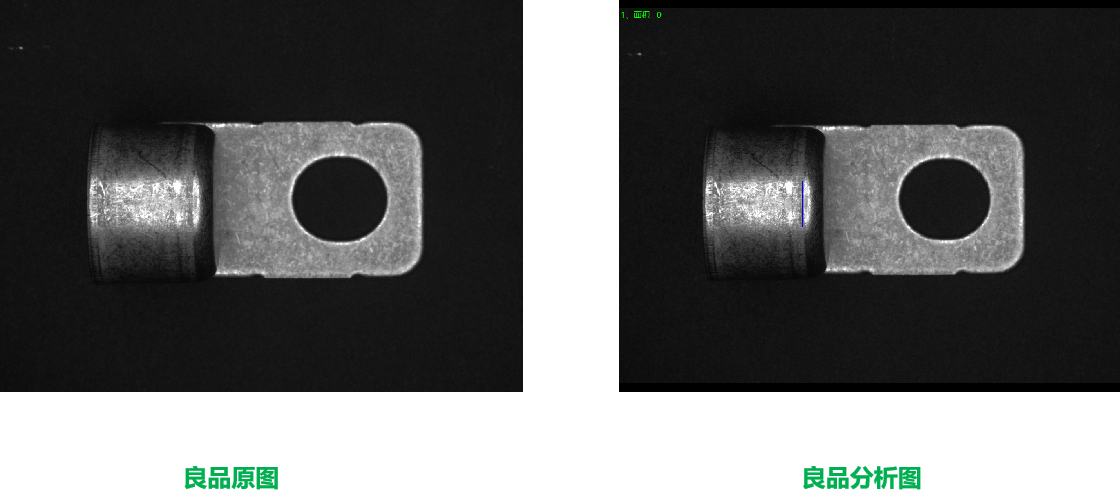

相机4侧面正光检测良品分析图：OK 结论：可检 检测特征：压痕
相机7侧面正光检测良品分析图：OK 结论：可检 检测特征：压痕
上一篇：云盘高速检测机 五金尺寸检测
下一篇：瓶子一键测量外观尺寸检测设备
