一、检测内容及要求
检测内容： 产品的外观检测
序号 | 检测内容 | 检测方式 | 是否可检 | 备注 |
F477 | 污物、粘片 | 正光检测、背光检测 | 可检 | |
大粘 | 正光检测 | AI可检 | ||
滚粘、别交、黒筋划伤、别伤、黑心、黑片 | 不可检 | 无法提起特征 | ||
F1050G | 压伤、污物、粘片 | 正光检测、背光检测 | 可检 | |
锈 | 正光检测 | AI可检 | ||
别交、盈亏、别坑、黑片 | 不可检 | 无法提起特征 |
二、设备组成及主要机构
设备型号：云盘高速检测机2口下料 （方形） 外形尺寸950*850*1850mm
组成部件清单：
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
1 | 视觉检测软件 | SIPOTEK | 1套 | AI检测 |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 | |
4 | 工业相机 | 定制黑白工业相机（160W） | 3套 | |
5 | 相机调节模组 | SIPOTEK定制 | 3套 | |
6 | 工业镜头 | 光学工业镜头 | 3套 | 16mm |
7 | 光源 | 定制光学光源 | 3套 | 9090-W、COL100-W |
8 | 控制系统 | SIPOTEK定制 | 1套 | |
9 | 伺服电机 | 松下 | 1套 | |
10 | 减速机 | SIPOTEK定制 | 1套 |

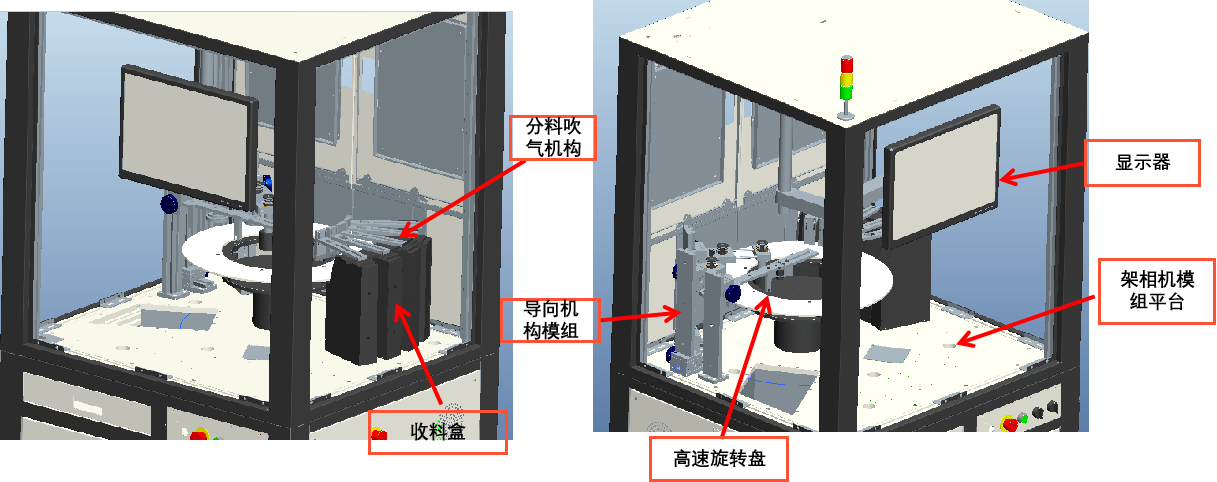

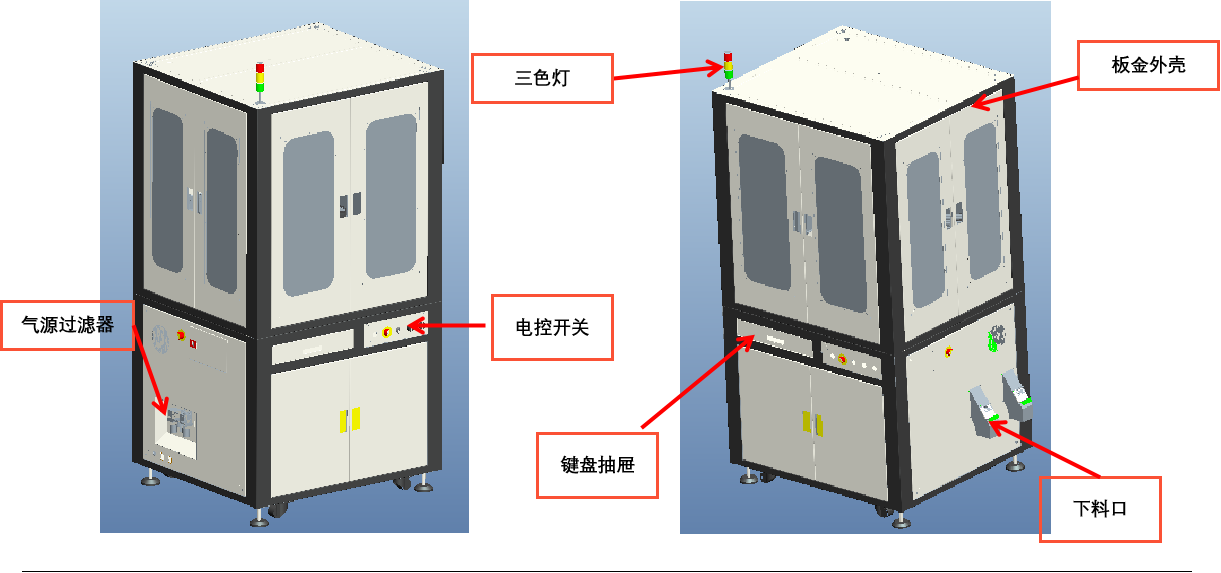

二、设备外观－3D立体图
二、设备外观－3D立体图-局部图

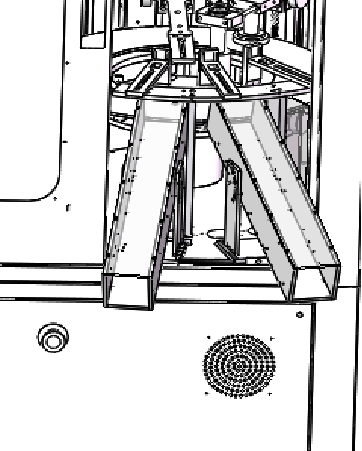

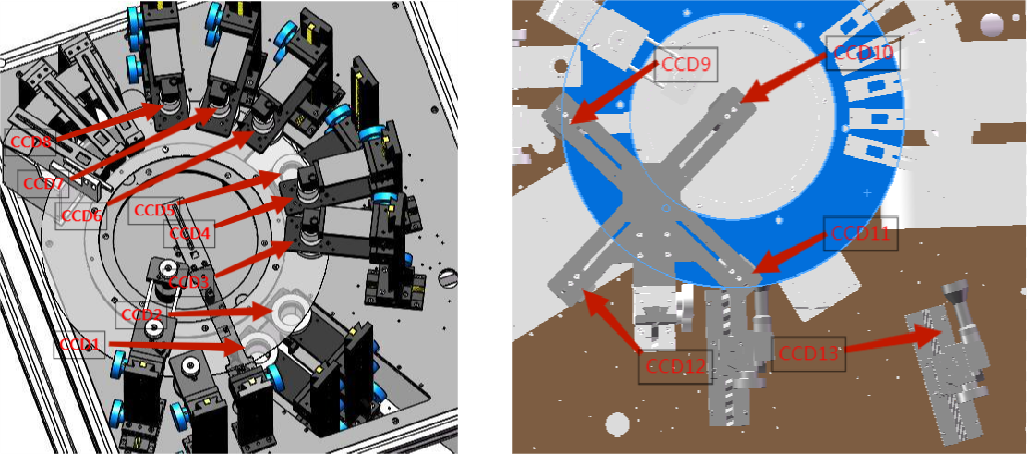

二、设备外观－3D立体图-内部图
二、设备外观－3D立体图-局部图
本次检测需要用到2个CCD2，共2个相机

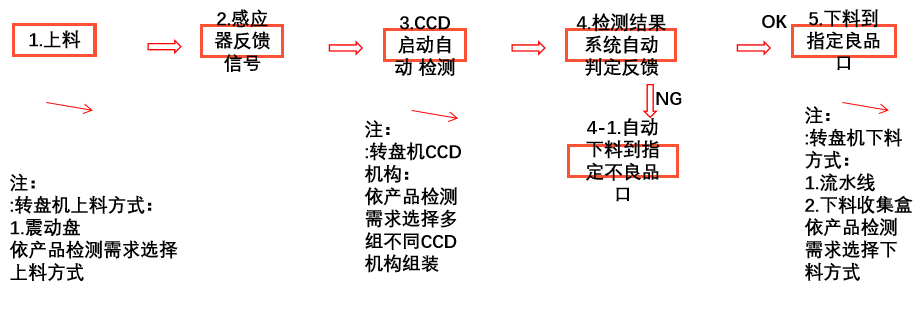

三、设备检测流程

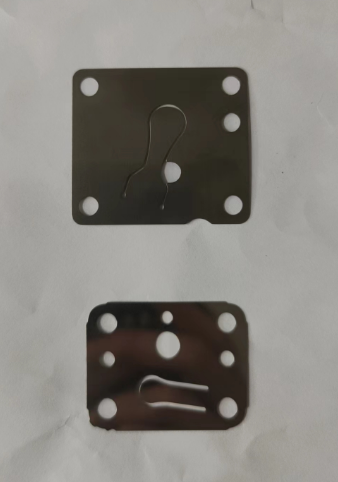

三、样件测试图片:

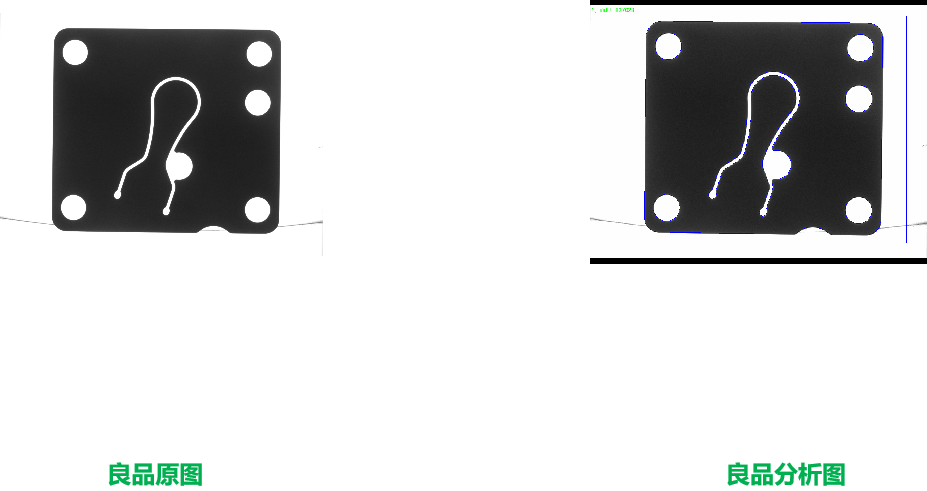

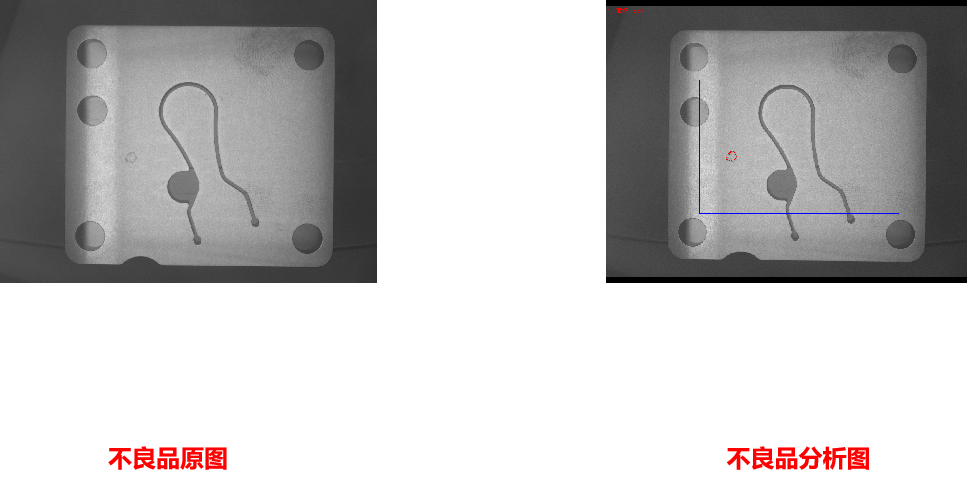

相机1顶部背光检测不良品分析图：OK 结论：可检
三、样件测试图片:

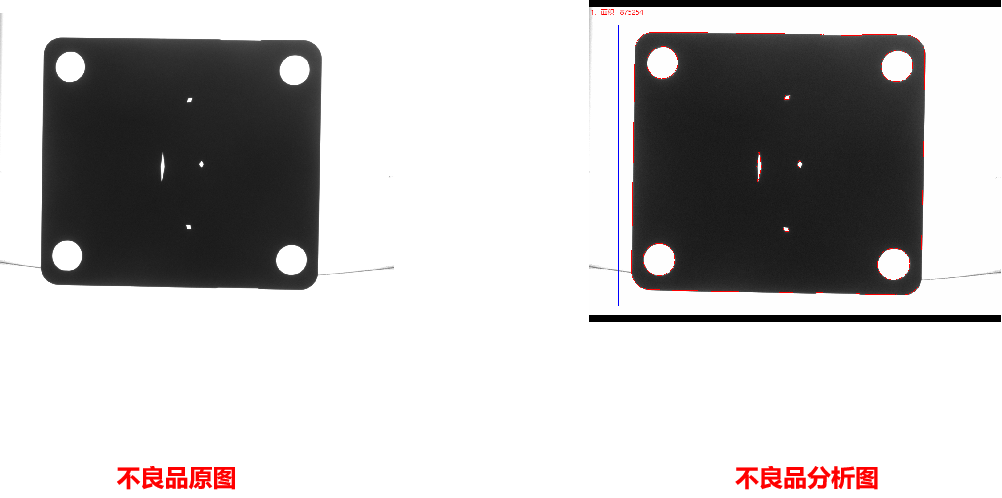

相机1顶部背光检测不良品分析图：NG 结论：可检 检测特征：粘片
三、样件测试图片:

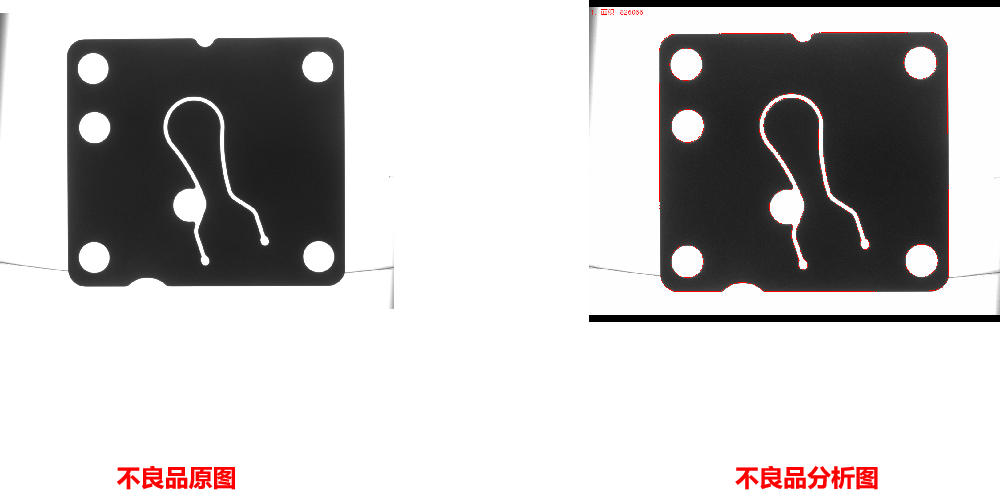

相机1顶部背光检测不良品分析图：NG 结论：可检 检测特征：混料
三、样件测试图片:

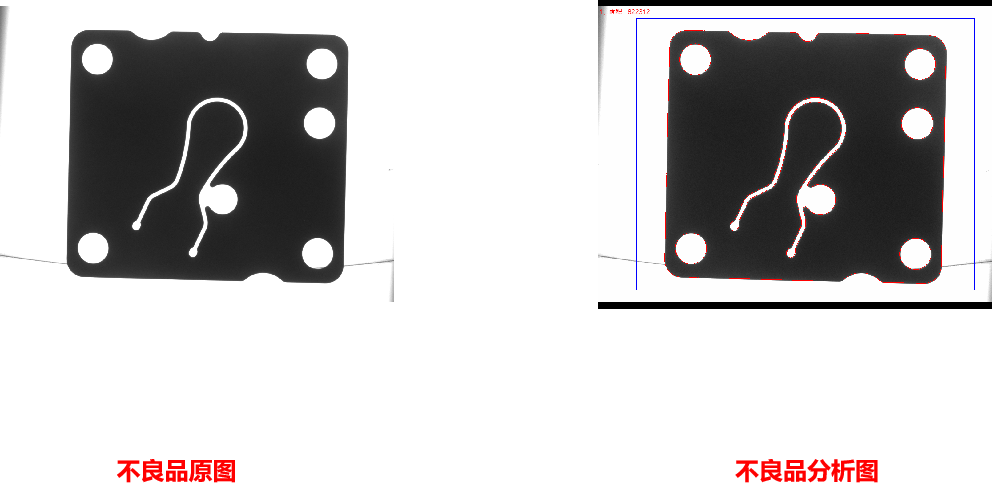

相机1顶部背光检测不良品分析图：NG 结论：可检 检测特征：混料
三、样件测试图片:

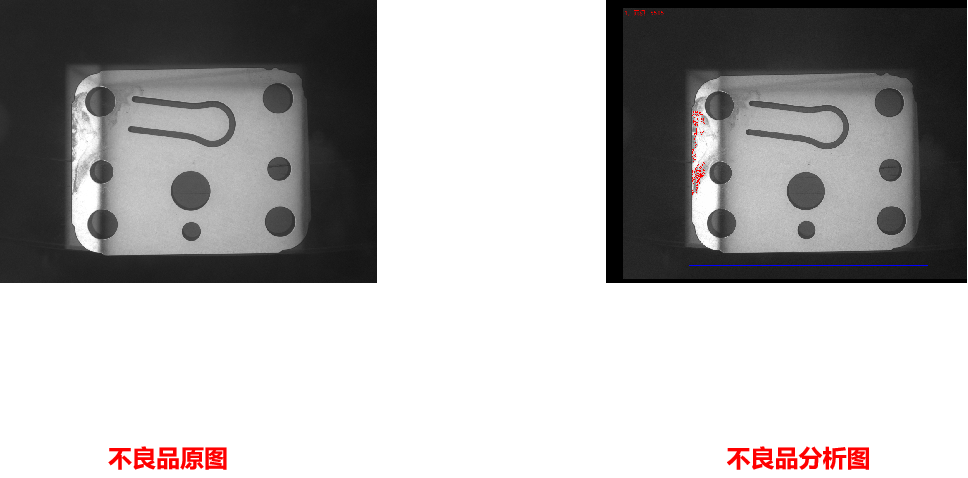

相机2、3：顶部（底部）正光检测不良品分析图：NG 结论：可检 检测特征：污物
三、样件测试图片:
相机2、3：顶部（底部）正光检测不良品分析图：NG 结论：可检 检测特征：污物
四、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
