一、检测内容及要求
检测内容： 产品的外观

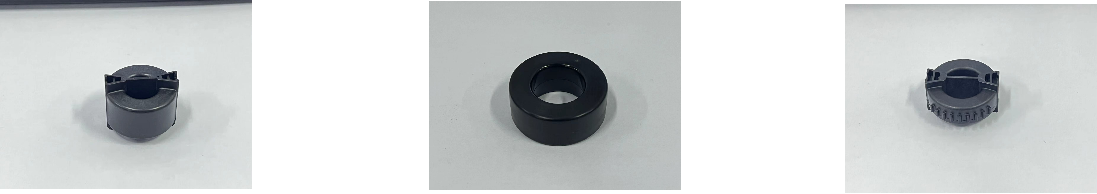

序号 | 产品型号 | 检测特征 | 检测方式 | 是否可检 | 备注 |
1 | A款 | 缝隙过大、有胶、轻微划痕 | 正光检测 | 可检 | |
2 | B款 | 缺料护盒、内径有胶、缝隙大、端面有胶 | 正光检测 | 可检 | 红字不可检测，内侧相机无法看到，只有胶多出来才可检测，如C款 |
3 | C款 | 缝隙大、铁芯端面有胶、内径有胶、外圈有胶 | 正光检测 | 可检 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量80件左右、(取决于产品送料速度)。
二、设备组成及主要机构
设备型号：云盘高速检测机4口下料 （方形） 外形尺寸950*850*1850mm
组成部件清单：
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
1 | 视觉检测软件 | SIPOTEK | 1套 | |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 | |
4 | 工业相机 | 黑白工业相机160W | 6套 | |
5 | 相机调节模组 | SIPOTEK定制 | 6套 | |
6 | 工业镜头 | 光学定制工业FA镜头 | 6套 | |
8 | 背光源 | 定制光学光源 | 6套 | 9045w |
9 | 控制系统 | SIPOTEK定制(三菱FX3U) | 1套 | |
10 | 伺服电机 | 松下 | 1套 | |
11 | 减速机 | SIPOTEK定制 | 1套 |

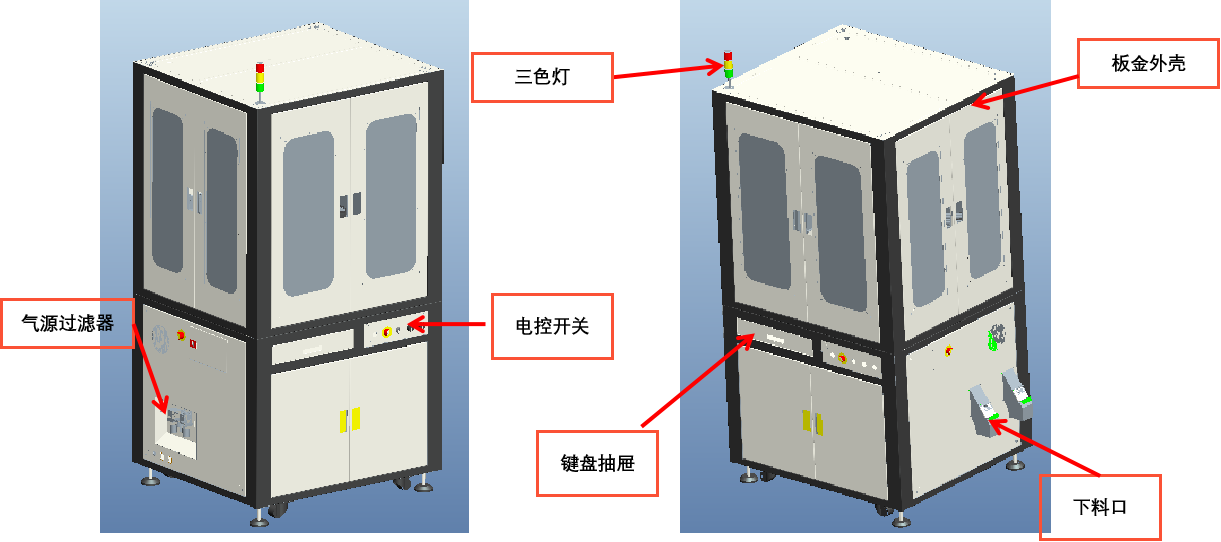

二、设备外观－3D立体图

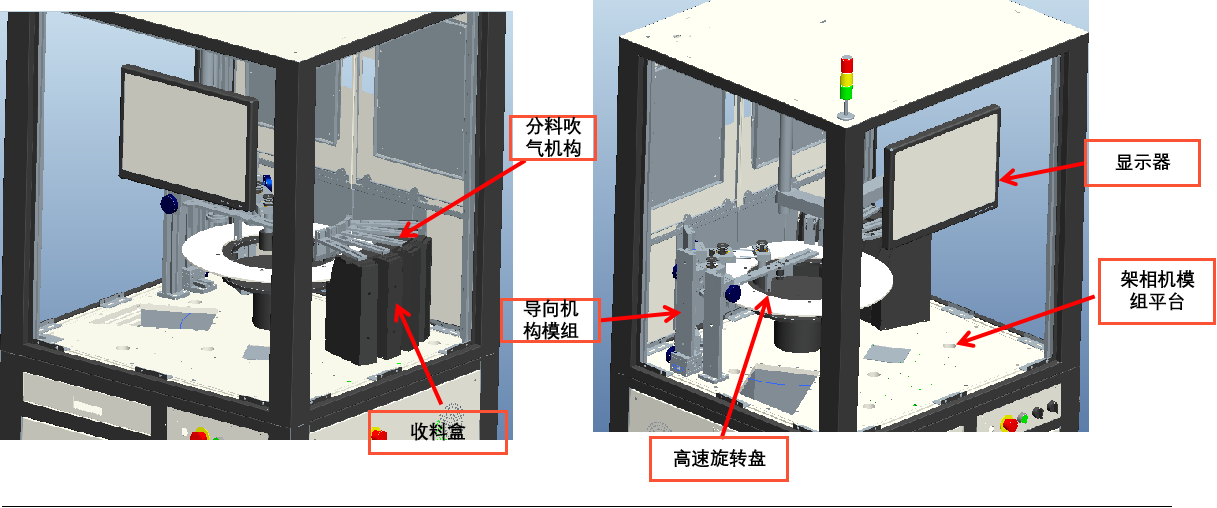

二、设备外观－3D立体图-局部图
三、设备检测流程
1.上料-2.感应器反馈信号-3.CCD启动自动检测-4.检测结果系统自动判定反馈-4-1.自动下料到指定不良品盒-5.下料到指定良品口

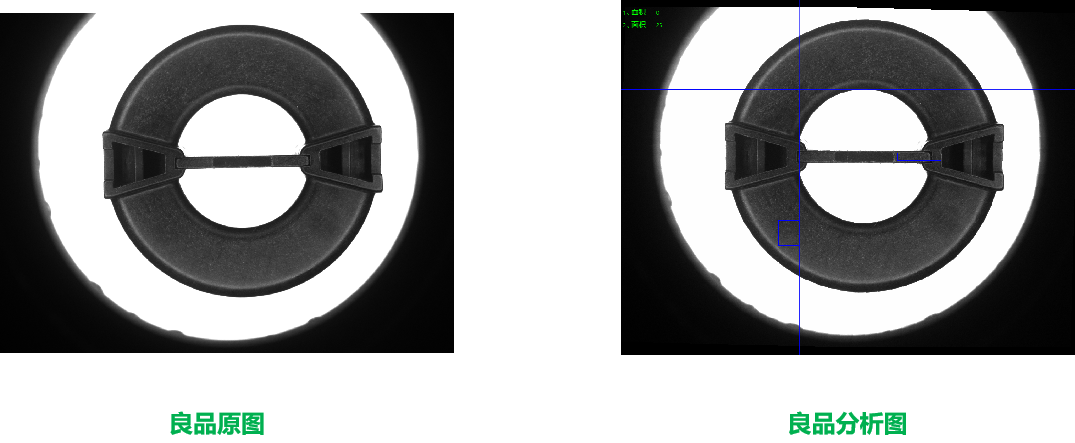

三、样件测试图片: 型号：A款
相机1.2：底部和顶部正光检测良品分析图：OK

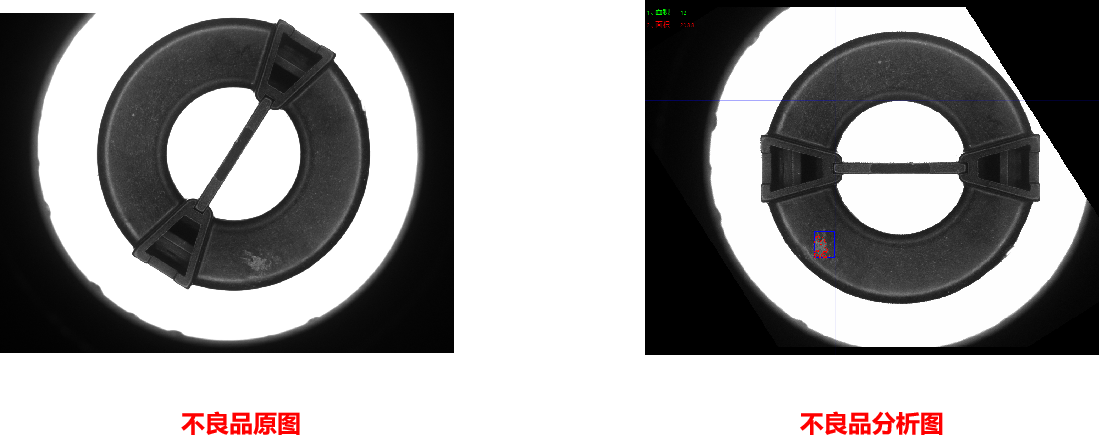

三、样件测试图片: 型号：A款
相机1.2：底部和顶部正光检测不良品分析图：NG 不良特征：有胶

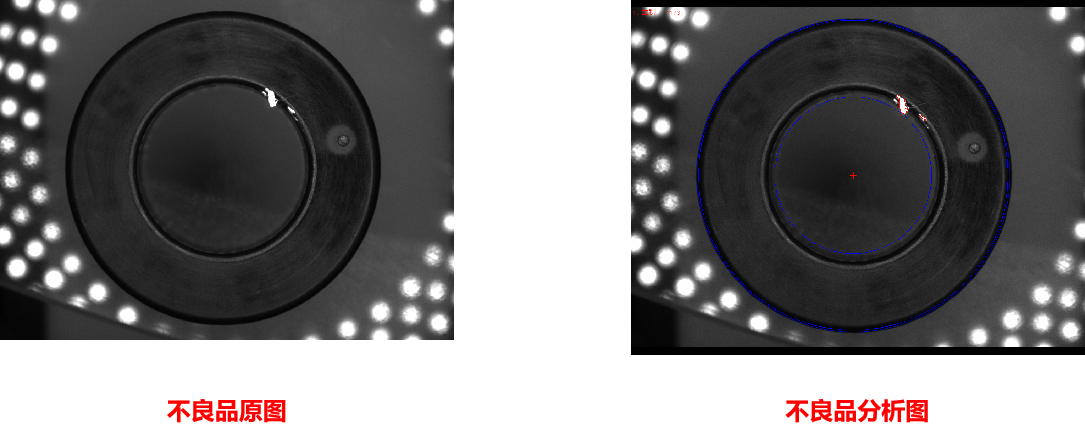

三、样件测试图片: 型号：B款
相机1.2：底部和顶部正光检测不良品分析图：NG 不良特征：有胶端面

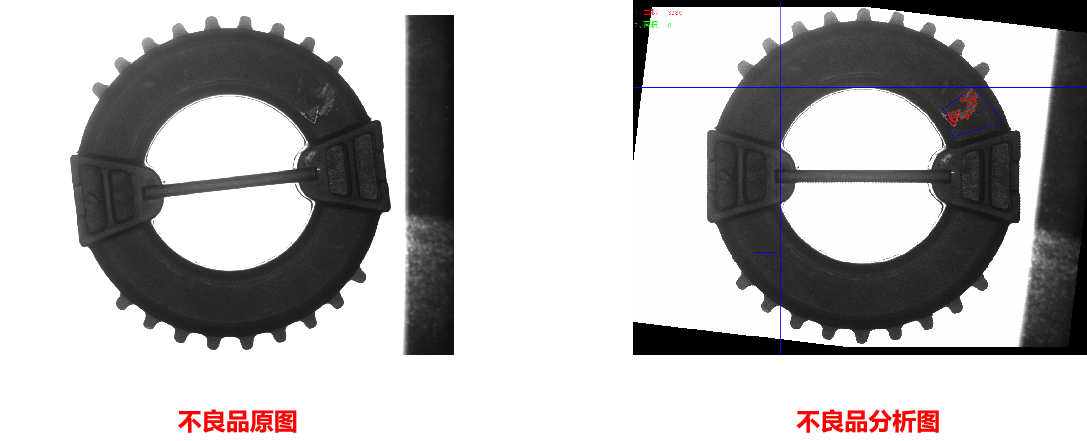

三、样件测试图片: 型号：C款
相机1.2：底部和顶部正光检测不良品分析图：NG 不良特征：铁芯端面有胶
四、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
