一、检测内容及要求
1 | pin歪 | 正光检测 | 可检 | |
2 | pin深浅 | 3D检测 | 不可检 | 白色塑料遮挡激光，导致无法检测 |
二、设备组成及主要机构
设备型号：SP-T200
组成部件清单：
1 | 视觉检测软件 | SIPOTEK | 1套 | |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 21”液晶显示器 | 1台 | |
4 | 工业相机 | 黑白160W工业相机 | 1套 | |
5 | 相机调节模组 | SIPOTEK定制 | 1套 | |
6 | 工业镜头 | FA高清光学工业镜头 | 1套 | 25mm |
7 | 光源 | 定制光学自适应光源 | 1套 | 9045B |
8 | 检测平台 | SIPOTEK定制框架 | 1套 | |

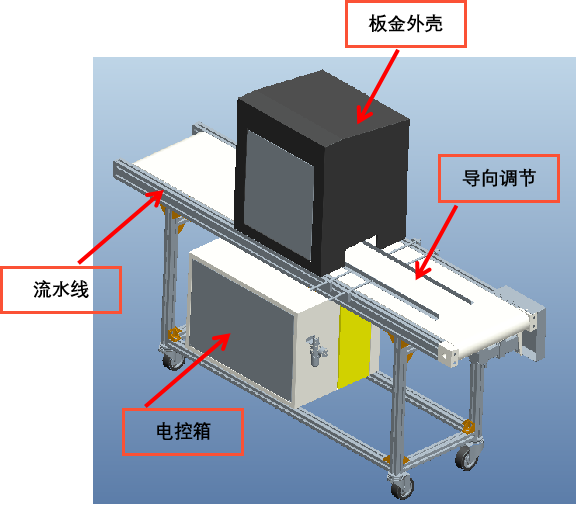

二、设备外观3D立体图

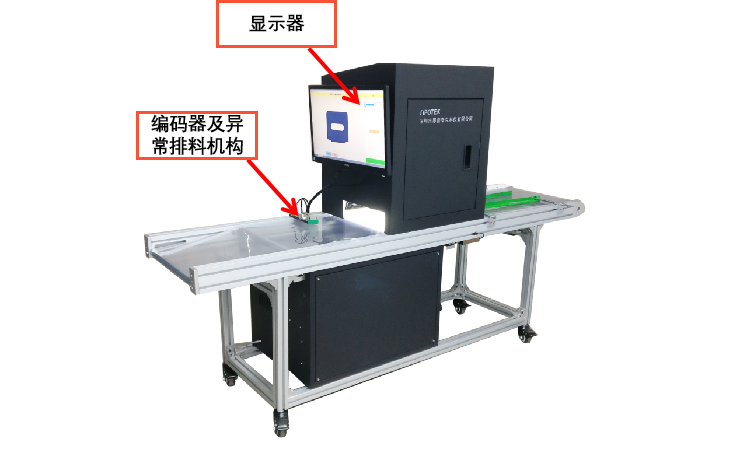

二、设备外观－3D立体图-局部图

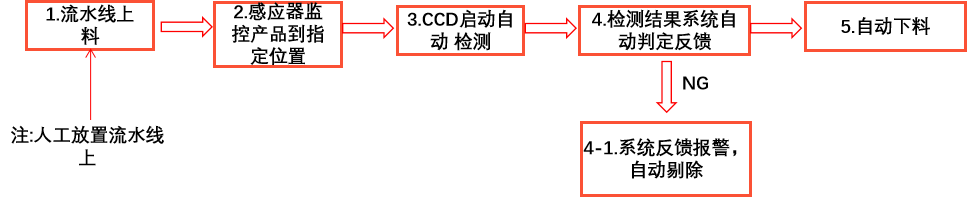

二、设备检测流程

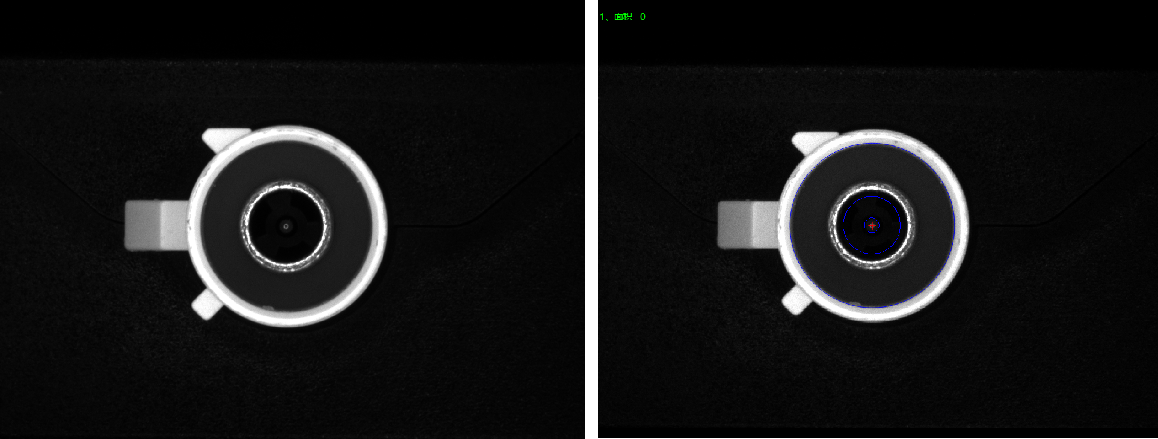

三、样件测试图片:
相机1 顶部正光检测良品：OK 结论：可检
相机1 顶部正光检测不良品：NG 结论：可检 特征：pin歪
四、系统安装要求:
设备放置的检测空间: 在流水线上并入安装思普泰克视觉检测系统，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
