一、检测内容及要求

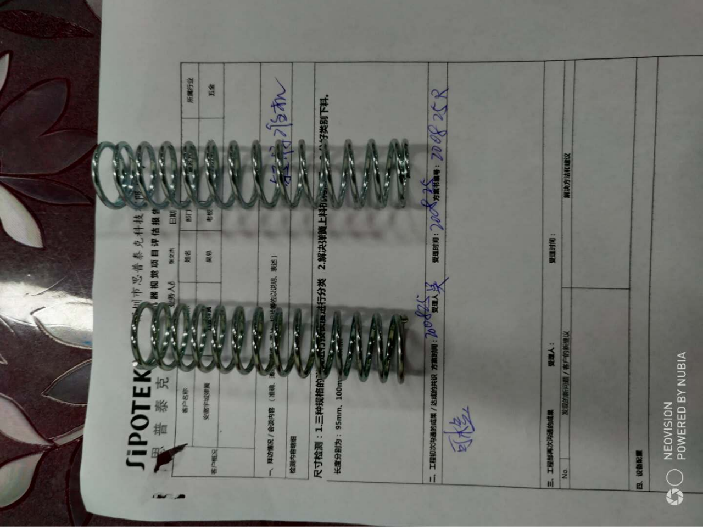

检测内容：产品的尺寸检测
1 | 长度 | 顶部背光检测 | 可检 | ±5mm |
2 | 外径 | 侧面背光检测 | 可检 | ±0.1mm |
二、设备组成及主要机构
设备型号：云盘高速检测机2口下料 （方形） 外形尺寸950*850*1850mm 组成部件清单：
1 | 视觉检测软件 | SIPOTEK | 1套 | |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 | |
4 | 工业相机 | SONY工业相机CG-160 | 2套 | |
5 | 相机调节模组 | SIPOTEK定制 | 2套 | |
6 | 工业镜头 | 高清光学工业镜头 | 2套 | |
7 | 定制光源 | 定制光学自适应光源 | 2套 | 定制非标100*200mm |
8 | 控制系统 | SIPOTEK定制 | 1套 | |
9 | 伺服电机 | 松下 | 1套 | |
10 | 减速机 | SIPOTEK定制 | 1套 | |
11 | 气缸 | SIPOTEK定制 | 2套 | |
12 | 下料管 | SIPOTEK定制 | 3套 | 1套ok，1套ng，1套未判定 |
13 | 光电传感器 | SIPOTEK定制 | 1套 | 配备特殊触发传感器 |

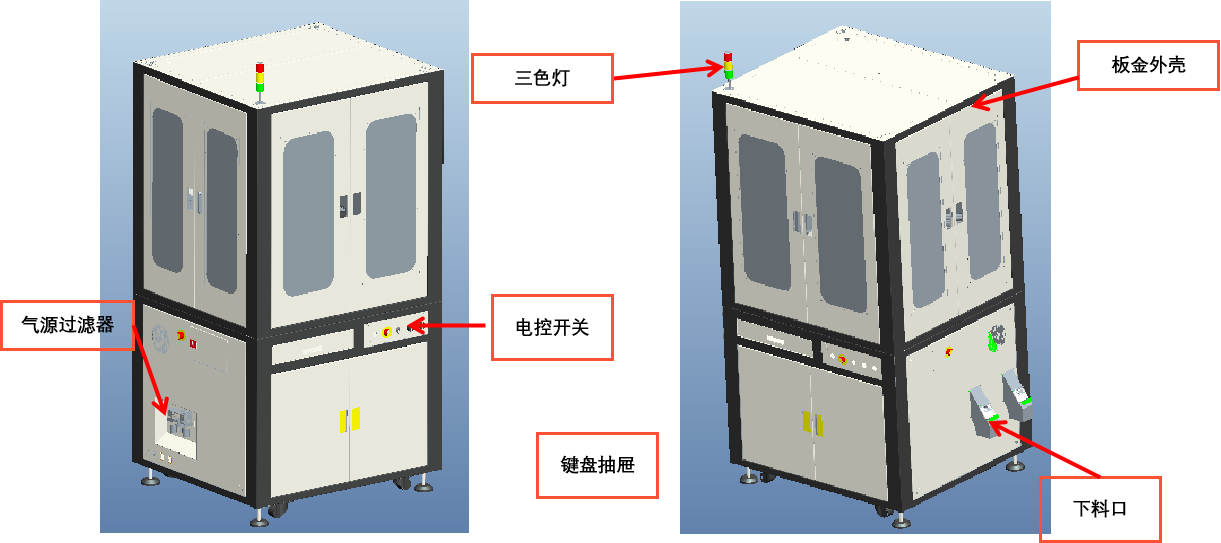

二、设备外观－3D立体图
三、样件测试图片:

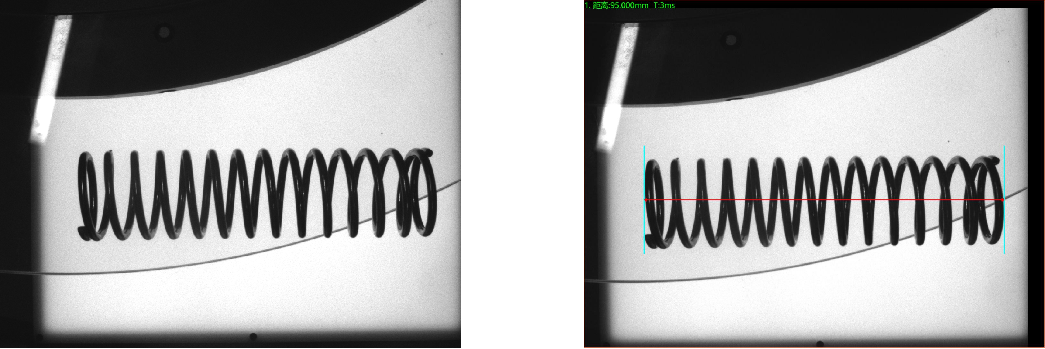

相机一：顶部背光检测良品分析图：ok

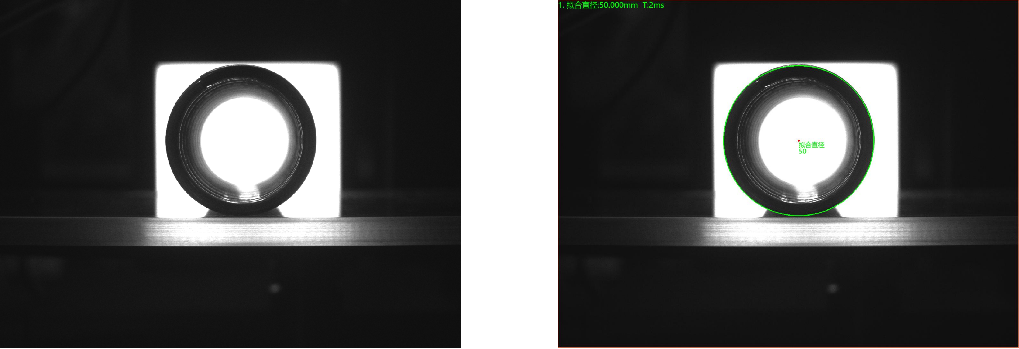

相机二：侧面背光检测良品分析图：ok
四、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
