一、检测内容及要求
检测内容： 产品的外观尺寸检测
1 | 铁芯裂 | 正光检测 | AI可检 |
2 | 胶不良 | 正光检测 | 可检 |
3 | 线尾 | 正光检测 | 可检 |
4 | 焊油在线圈 | 侧面检测 | 不可检 |
二、设备组成及主要机构
设备型号：云盘高速检测机2口下料 （方形） 外形尺寸：950*850*1850mm
组成部件清单：
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
1 | 视觉检测软件 | SIPOTEK | 1套 | 使用AI |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 | |
4 | 工业相机 | SIPOTEK定制彩色工业相机 | 7套 | 160 |
5 | 相机调节模组 | SIPOTEK定制 | 7套 | |
6 | 工业镜头 | 光学工业 | 7套 | 25 |
7 | 光源 | 定制光学光源 | 7套 | 9045；4*半9030 |
8 | 控制系统 | SIPOTEK定制 | 1套 | |
9 | 伺服电机 | 松下 | 1套 | |
10 | 减速机 | SIPOTEK定制 | 1套 |
二、设备外观－3D立体图
三、样件测试图片:

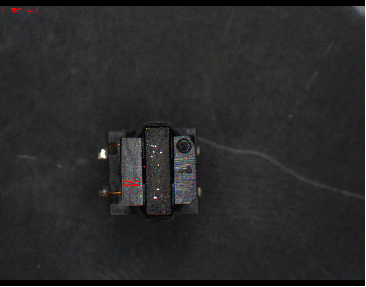

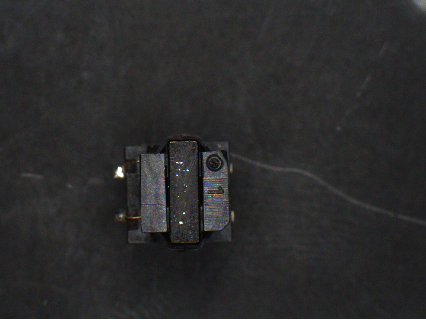

相机1、2、3上下面正光检测NG品分析图： 结论：可检 特征:线尾

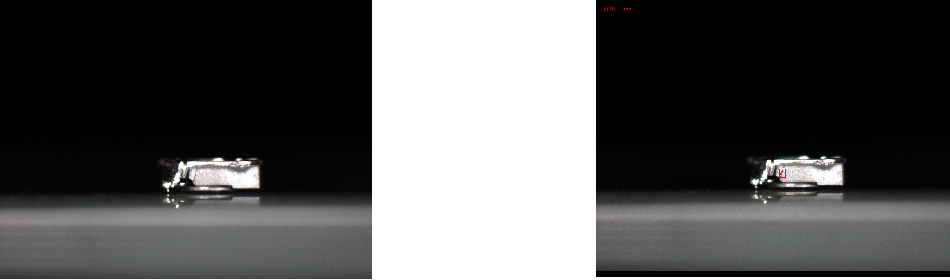

相机4、5、6、7侧面部正光检测NG品分析图： 结论：可检 特征:铁芯裂
四、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 10-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
