视觉检测设备在塑胶件PIN脚检测
时间:2024-07-24 14:28:56 作者: 来源:深圳思普

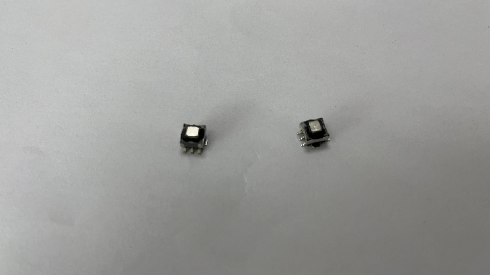

视觉检测设备在塑胶件PIN脚检测中发挥着重要作用,它通过高分辨率的相机和先进的图像处理算法,能够高效、准确地识别塑胶件PIN脚的各种缺陷,如缺失、歪斜、偏移等。以下是对视觉检测设备在塑胶件PIN脚检测中的详细分析:
![](/Uploads/images/20240724/17218065555466.png)
一、检测原理
视觉检测设备利用机器视觉技术,通过图像摄取装置(如工业相机)将被检测的塑胶件PIN脚转化为图像信息。这些图像信息随后被传输到专门的图像处理系统中,系统根据像素的分布、亮度和颜色等信息,将图像转化为数字化信号,并进行各种运算以抽取目标的特征。最终,系统根据预设的标准和算法判断PIN脚是否存在缺陷,并输出检测结果。
![](/Uploads/images/20240724/17218065841857.png)
二、检测优势
- 高效性:视觉检测设备能够以高速进行检测,比人工检测更快捷高效,大大提高了生产效率。
- 准确性:通过高分辨率的相机和优化的图像处理算法,能够捕捉到塑胶件PIN脚的细微缺陷,提高了检测的准确性。
- 稳定性:设备不受人为因素影响,检测结果稳定可靠,降低了漏检和误检的风险。
- 自动化:视觉检测设备可以实现自动化检测,无需人工参与,降低了劳动强度。
高精度:机器的检测精度高达±0.001mm,能够满足高精度检测的需求。

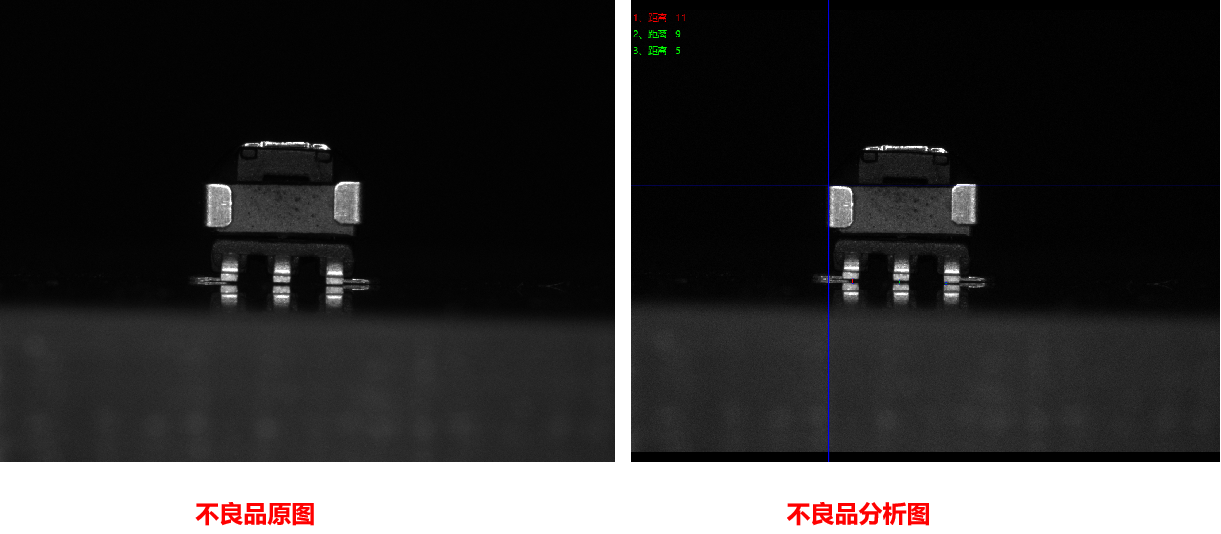

相机1,2侧面正光检测不良品分析图 结论:NG 检测特征:pin脚平面度检测
三、检测内容
- PIN脚缺失检测:通过多个相机从不同角度拍摄塑胶件PIN脚区域的图像,并利用图像处理算法识别PIN针的数量和状态,判断是否存在缺失情况。
- PIN脚歪斜检测:利用顶部正光或侧面背光等方式拍摄PIN脚图像,通过图像处理算法分析PIN脚的形状和位置,判断是否存在歪斜现象。
- PIN脚偏移检测:通过拍摄产品底部通孔和PIN脚的图像,利用软件搜索PIN脚的特征并判断其是否发生偏移。
四、设备组成
视觉检测设备通常由以下几个部分组成:
- 视觉检测软件:用于控制整个检测过程,包括图像采集、处理和分析等。
- 工业电脑:作为系统的核心处理器,负责运行检测软件和存储数据。
- 显示器:用于显示检测结果和图像信息。
- 工业相机:用于捕捉塑胶件PIN脚的图像信息。
- 工业镜头:与相机配合使用,确保图像采集的清晰度和准确性。
- 光源:提供稳定的照明条件,确保图像采集的一致性。
- 进料设备(如振动盘、直振、控制器等):用于将塑胶件送入检测设备并进行定位。
五、应用案例
视觉检测设备在塑胶件PIN脚检测中已有广泛应用,如电子元器件、塑胶骨架、卡扣等产品的PIN脚检测。这些设备不仅提高了生产效率和产品质量,还降低了人工成本和检测风险。
综上所述,视觉检测设备在塑胶件PIN脚检测中具有显著优势,是现代化生产中不可或缺的质量控制手段。
