DC插座自动化检测设备在检测混色、变形不良等方面发挥着重要作用。以下是对该设备的检测内容、优势及工作原理的详细阐述:
序号 | 产品型号 | 不良特征 | 检测方式 | 是否可检 | 备注 |
1 | 混色、少PIN针、柳压开裂、铆压不到位(以良品测试) | 正光检测 | 可检 | 铆压开裂建议用深度学习效果会更好点 | |
2 | 弹片变形、少后盖、少弹片和平片、平片变形 | 背光检测 | 可检 |
结果判定:一旦发现混色现象,系统会立即标记该插座为不良品,并进行后续处理。

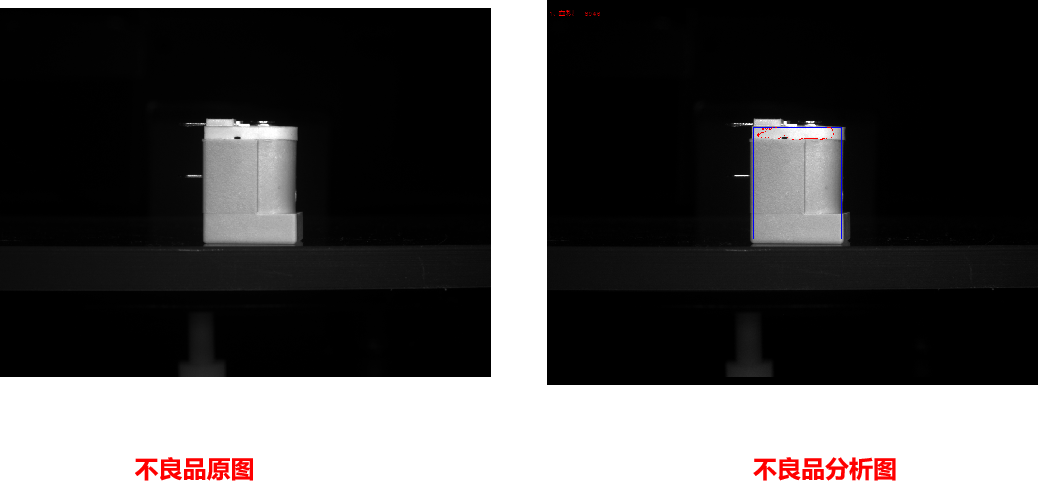

相机3侧面正光加背光检测不良品分析图:NG 混色
结果判定:若存在超出允许范围的变形,系统同样会将其判定为不良品。

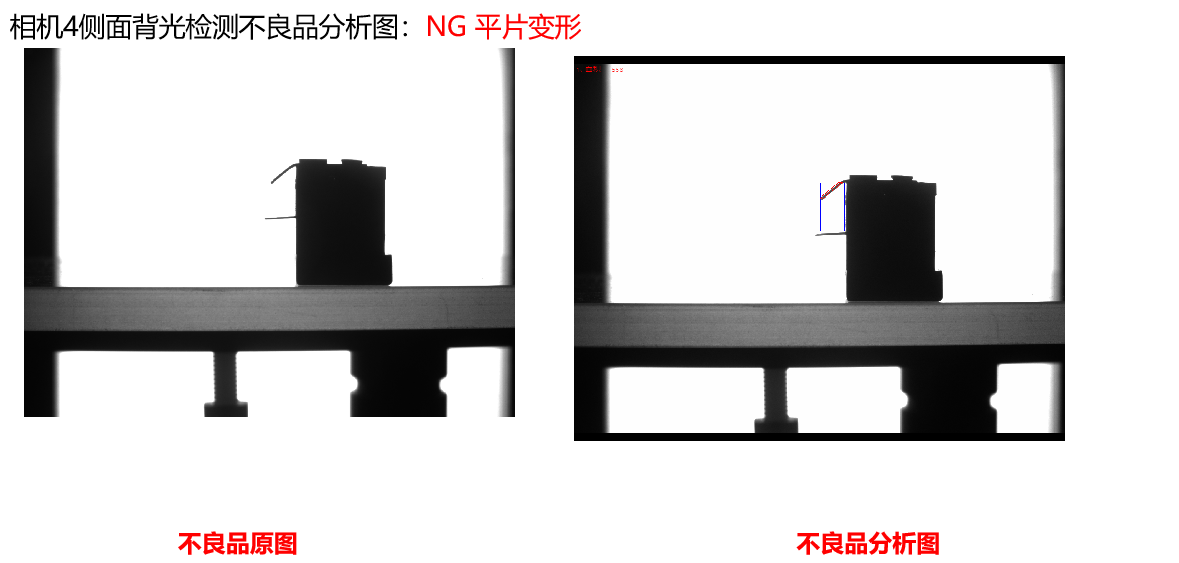

相机4侧面背光检测不良品分析图:NG 平片变形
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
1 | 视觉检测软件 | SIPOTEK | 1套 | |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 | |
4 | 工业相机 | SIPOTEK定制 工业相机 | 4套 | 160w |
5 | 相机调节模组 | SIPOTEK定制 | 4套 | |
6 | 工业镜头 | 光学工业FA镜头 | 4套 | 25mm |
7 | 光源 | 定制光学光源 | 7套 | |
8 | 控制系统 | SIPOTEK定制(三菱FX3U) | 1套 | |
9 | 伺服电机 | 松下 | 1套 | |
10 | 减速机 | SIPOTEK定制 | 1套 |
结果判定与剔除:根据图像处理结果判定插座的合格性,并自动将不良品剔除出生产线。
在五金行业和电子设备生产行业中,自动化视觉检测设备已被广泛应用于DC插座等精密零部件的外观缺陷检测中。例如,某制造企业采用自动化视觉检测系统对DC插座进行外观检测,实现了每分钟检测数量达到160件左右的高效率,并且检测准确率高达99.9%以上。
综上所述,DC插座自动化检测设备在检测混色、变形不良等方面具有显著的优势和广泛的应用前景。随着技术的不断进步和市场的不断发展,该设备将在更多领域发挥重要作用。
