一、检测内容及要求
序号 | 检测内容 | 检测方式 | 是否可检 | 备注 |
1 | 异色 | 正光检测 | 部分AI可检 | 色差只能检测严重异色 |
2 | 缺胶 | 正光检测 | AI可检 | |
3 | 披锋 | 正光检测 | 可检 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量150左右(取决于产品送料速度)。
二、设备组成及主要机构
设备型号：云盘高速检测机2口下料 （方形）
组成部件清单：
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
1 | 视觉检测软件 | SIPOTEK | 1套 | 使用AI |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 | |
4 | 工业相机 | 定制工业相机 | 6套 | 160W*6 |
5 | 相机调节模组 | SIPOTEK定制 | 6套 | |
6 | 工业镜头 | 光学工业镜头 | 6套 | 25*6 |
7 | 光源 | 定制光学光源 | 4套 | 12045W（环光）*2，9045W*2 |
8 | 控制系统 | SIPOTEK定制 | 1套 | |
9 | 伺服电机 | 松下 | 1套 | |
10 | 减速机 | SIPOTEK定制 | 1套 |

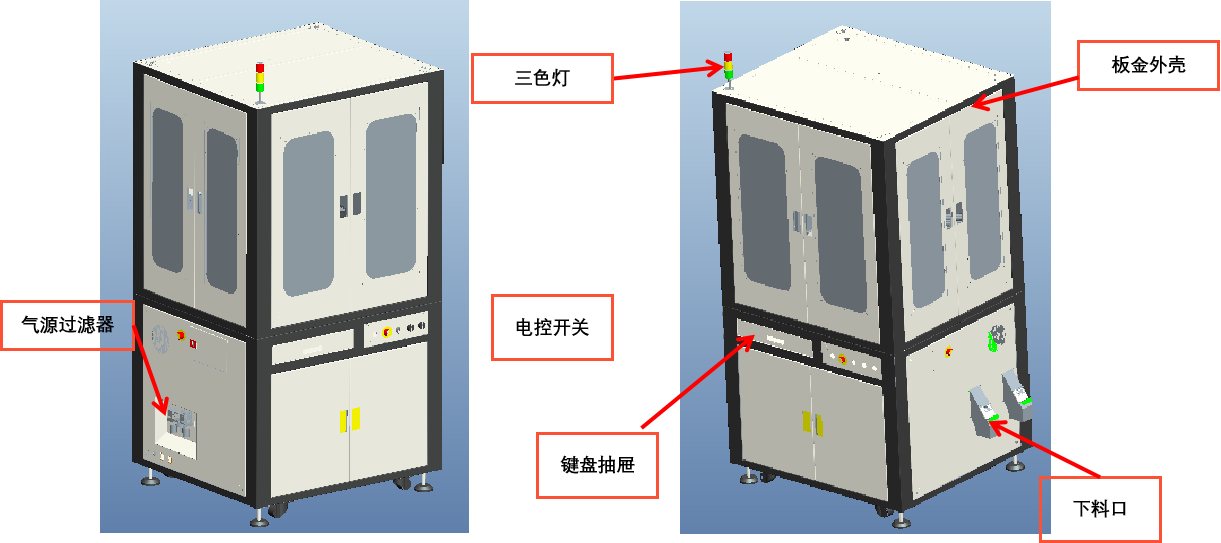

三、设备外观－3D立体图

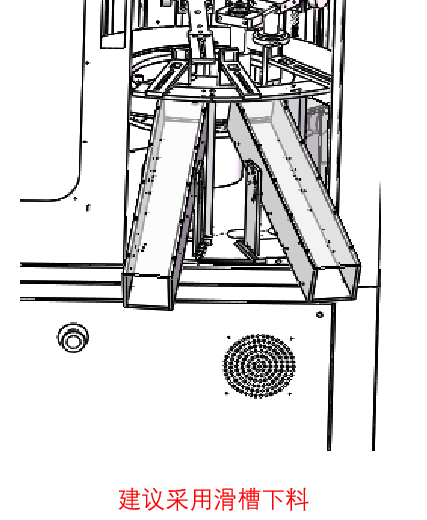

三、设备外观－3D立体图-局部图

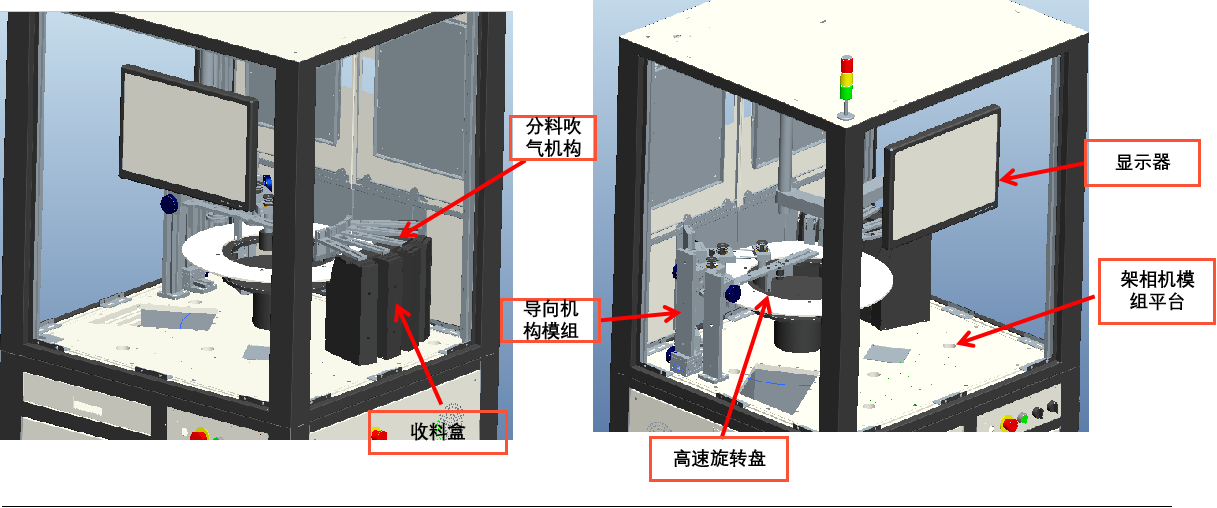

三、设备外观－3D立体图-内部图
三、设备检测流程
四、样件测试图片:

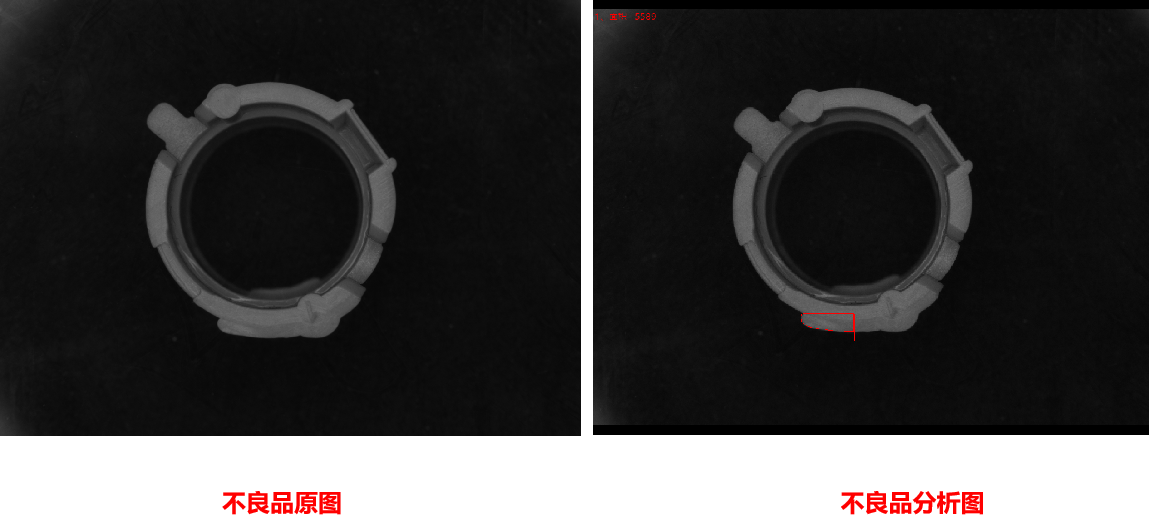

相机1顶部正光检测不良品分析图：NG 结论：可检 检测特征：披锋

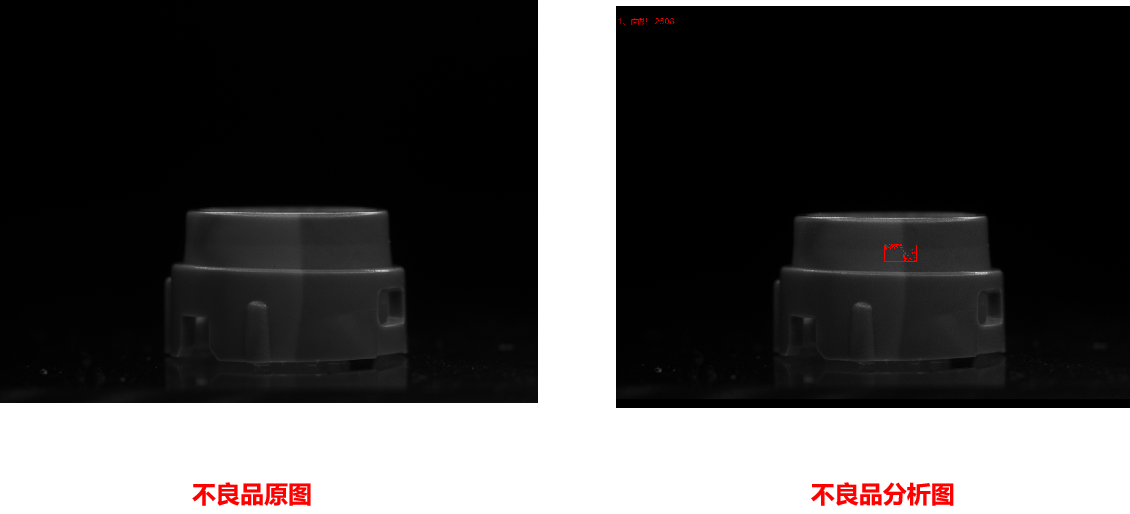

相机2,3,4,5顶部正光检测不良品分析图：NG 结论：AI可检 检测特征：异色

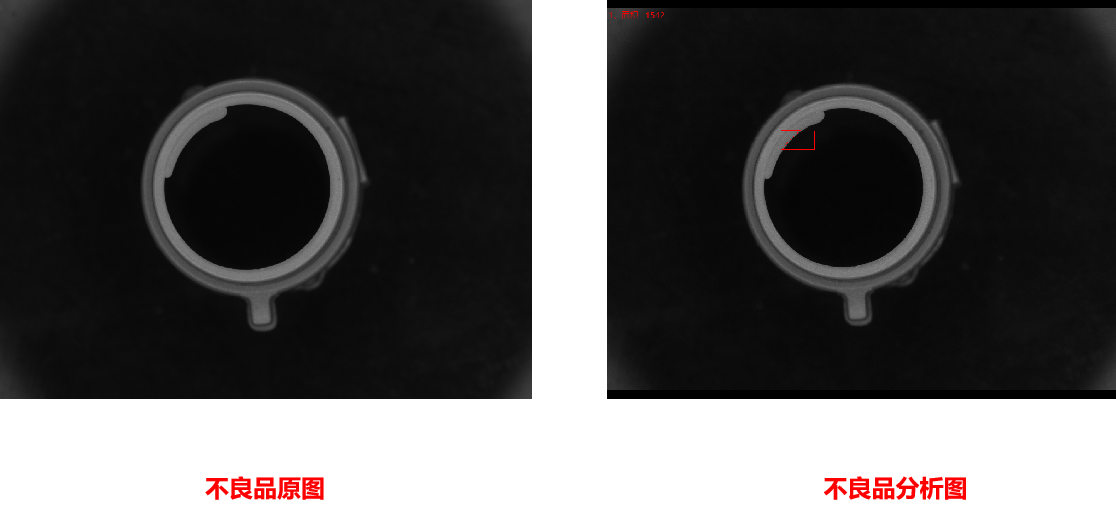

相机6底部正光检测不良品分析图：NG 结论：可检 检测特征：披锋
四、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度：10-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
