一、检测内容及要求

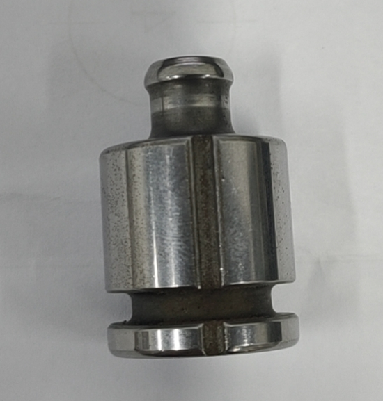

检测内容: 产品的外观
序号 | 产品型号 | 检测方式 | 是否可检 | 备注 |
1 | 必检编号5、6、8、9 | 顶部7070-W背光检测 | 可检 | |
2 | 槽宽、多槽、混料 | 顶部7070-W背光检测 | 可检 | 正常检测时,产品不可生锈。会干扰 |
3 | 9、10、15、16 | 侧面背光检测 | 可检 | |
4 | 12 | 外环360°检测 | 可检 | 检测位置不同,需要单独一个相机检测 |
5 | 7 | 不可检 | 侧面360°只能检测开槽有无 | |
6 | ||||
7 | 另外三款需要兼容设备时,需要单独多加一个相机检测,圆柱型样件无法站立,不可兼容 |
注明:以上检测项目,均需在影像下清晰可见才能检测。
检测效率:每分钟检测数量150件左右(取决于产品送料速度)。

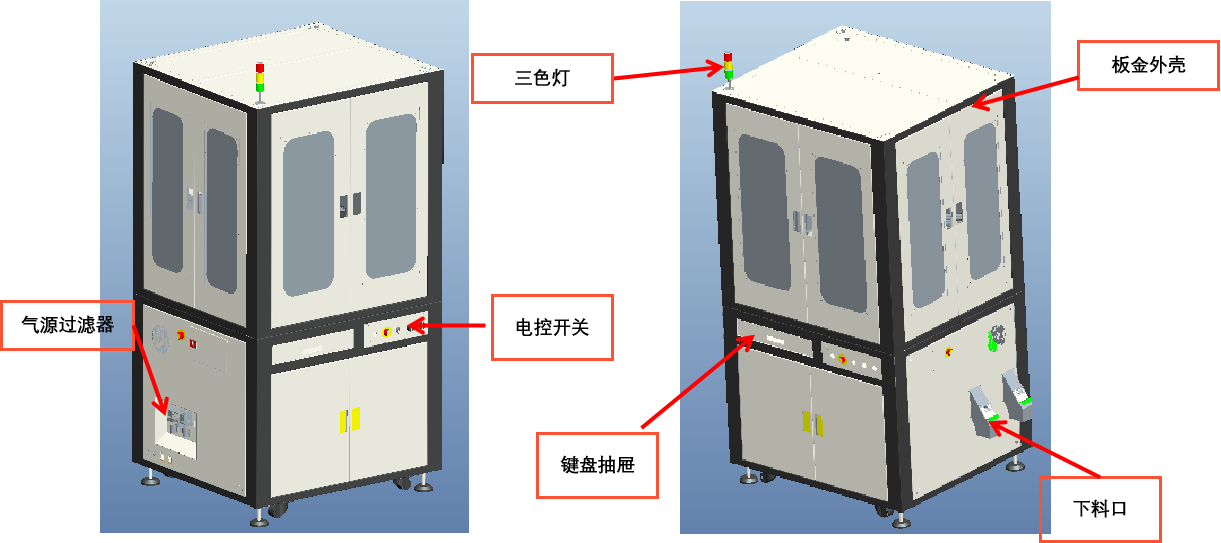

二、设备组成及主要机构
设备型号:云盘高速检测机2口下料 (方形) 外形尺寸950*850*1850mm
组成部件清单:
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
1 | 视觉检测软件 | SIPOTEK | 1套 | |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 | |
4 | 工业相机 | 黑白工业相机SONY-160 | 3套 | |
5 | 相机调节模组 | SIPOTEK定制 | 3套 | |
6 | 工业镜头 | 定焦远心光学工业镜头 | 1套 | |
7 | 工业镜头 | 360°外环区域工业镜头 | 2套 | |
7 | 光源 | 定制光学光源 | 3套 | |
8 | 控制系统 | SIPOTEK定制 | 1套 | |
9 | 伺服电机 | 松下 | 1套 | |
10 | 减速机 | SIPOTEK定制 | 1套 | |

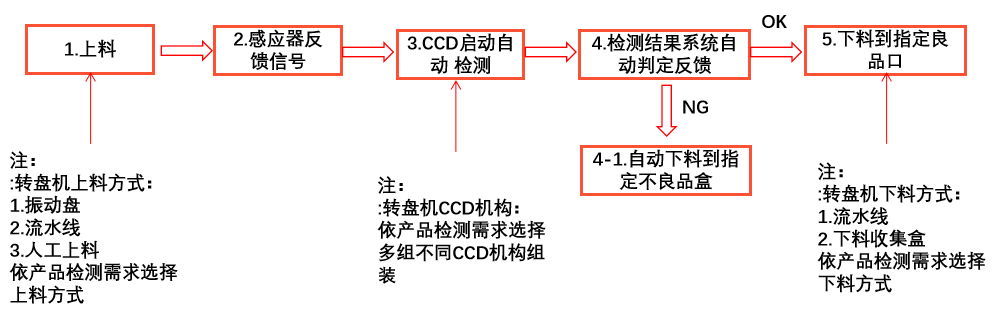

三、设备检测流程
三、样件测试图片:

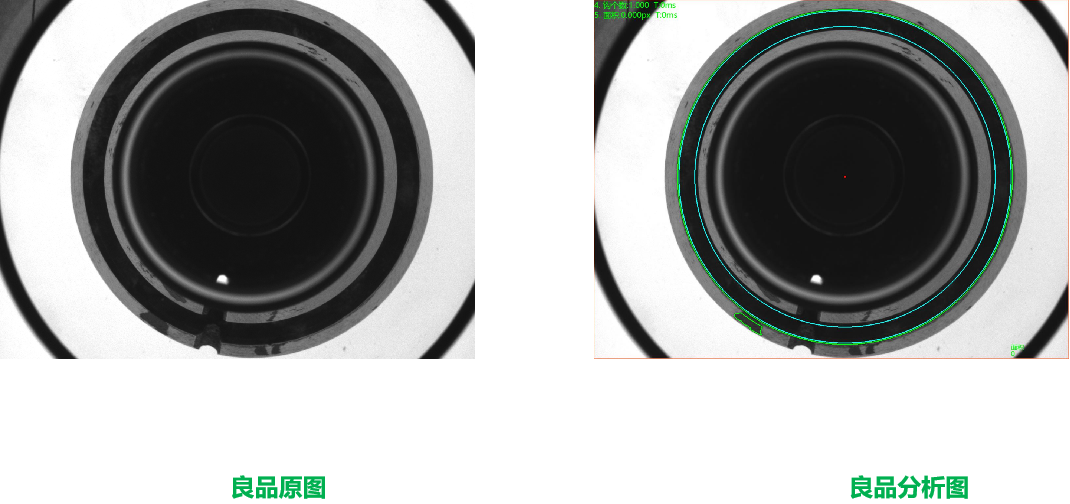

相机1:顶部360°外环检测良品分析图:OK

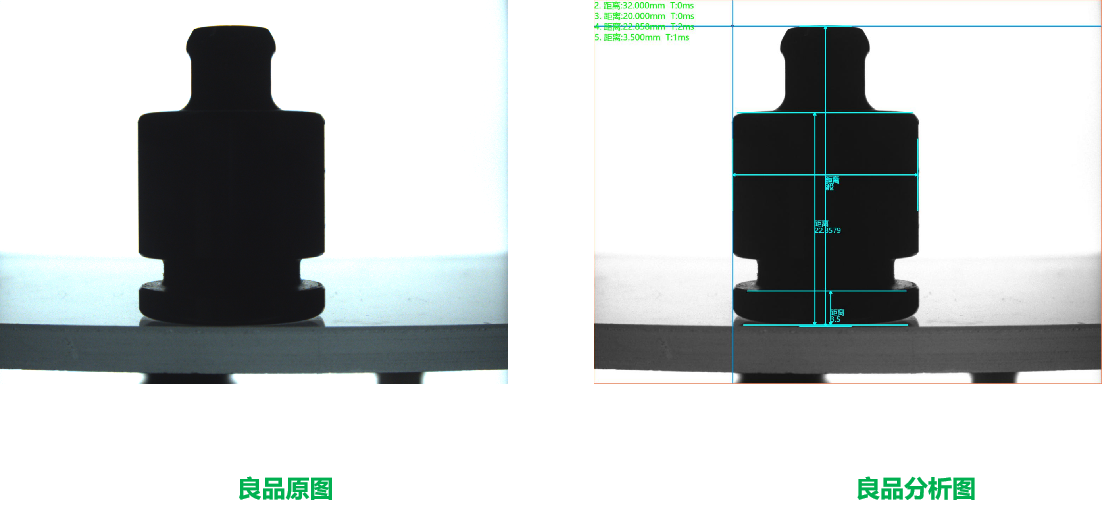

相机2:侧面背光检测良品分析图:OK

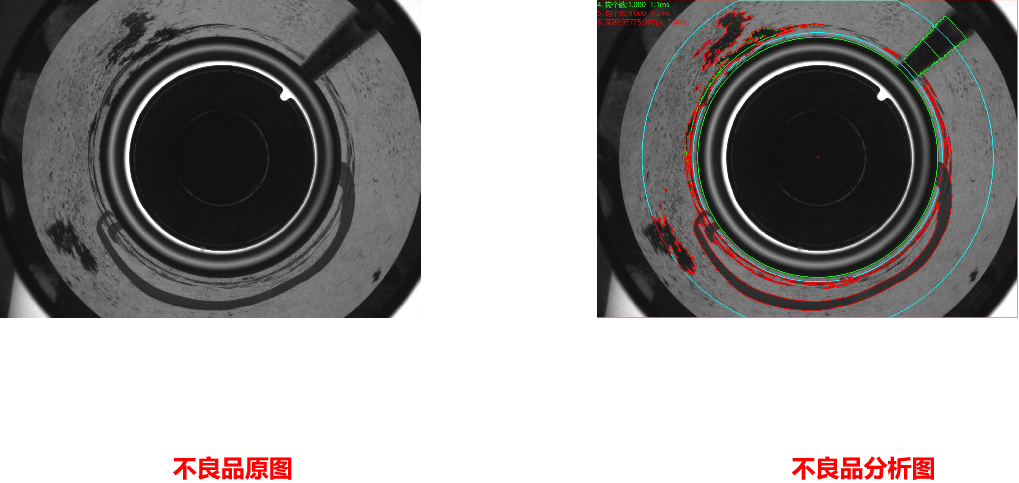

相机3:顶部360°外环检测不良品分析图:NG 不良特征:3号,砂轮打伤
四、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备,需要保证有足够的空间以安装设备。
环境温度: 0-50摄氏度;
空气湿度: 90% RH以下;
电子干扰: 为设备提供电子干扰较小的地方。
电源: 交流220V,50Hz, 耗电<1KVA。
