一、检测内容及要求
检测内容：

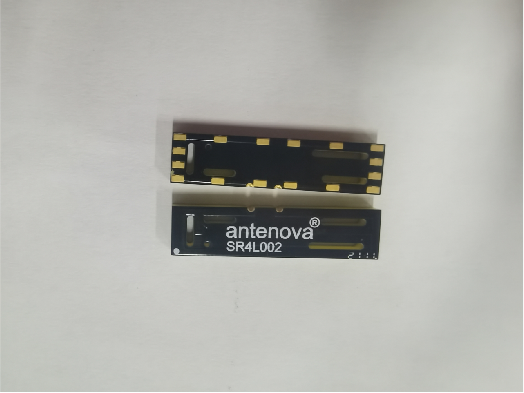

尺寸检测 产品的外观检测
序号 | 检测位置 | 检测方式 | 是否可检 | 备注 |
1 | 字符检测 | 底部正光检测 | 可检 | |
2 | 压伤 线路短 露铜不良 | 底部正光检测 | 可检 | |
3 | pad反面小 露铜不良 | 顶部正光检测 | 可检 | |
4 | 未上金 孔口掉油墨 露铜不良 孔油墨 | 侧部正光检测 | 可检 |
注明：以上检测项目，均需在影像下清晰可见才能检测。
检测效率：每分钟检测数量 100件左右(取决于产品送料速度)。
二、设备组成及主要机构
设备型号：云盘高速检测机2口下料 （方形） 外形尺寸950*850*1850mm
组成部件清单：
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
1 | 视觉检测软件 | SIPOTEK | 1套 | |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 | |
4 | 工业相机 | SONY工业相机 | 4套 | 160w |
5 | 相机调节模组 | SIPOTEK定制 | 4套 | |
6 | 工业镜头 | FA高清光学工业镜头 | 4套 | |
7 | 工业镜头 | 远心高清光学工业镜头 | 4套 | |
8 | 光源 | 定制光学自适应光源 | 4套 | |
9 | 控制系统 | SIPOTEK定制 | 1套 | |
10 | 伺服电机 | 松下 | 1套 |

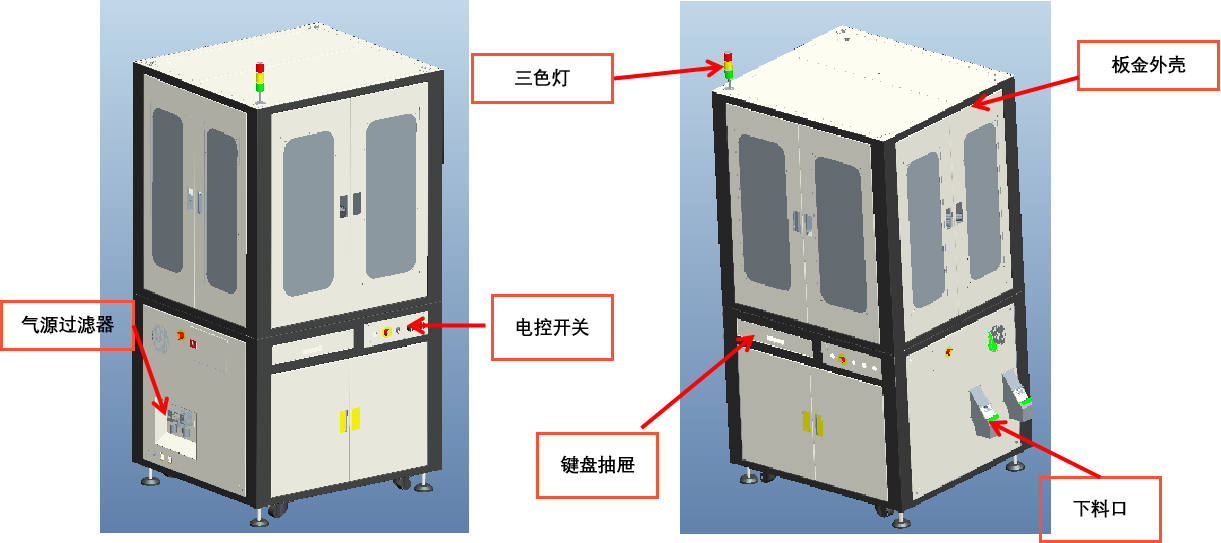

二、设备外观－3D立体图

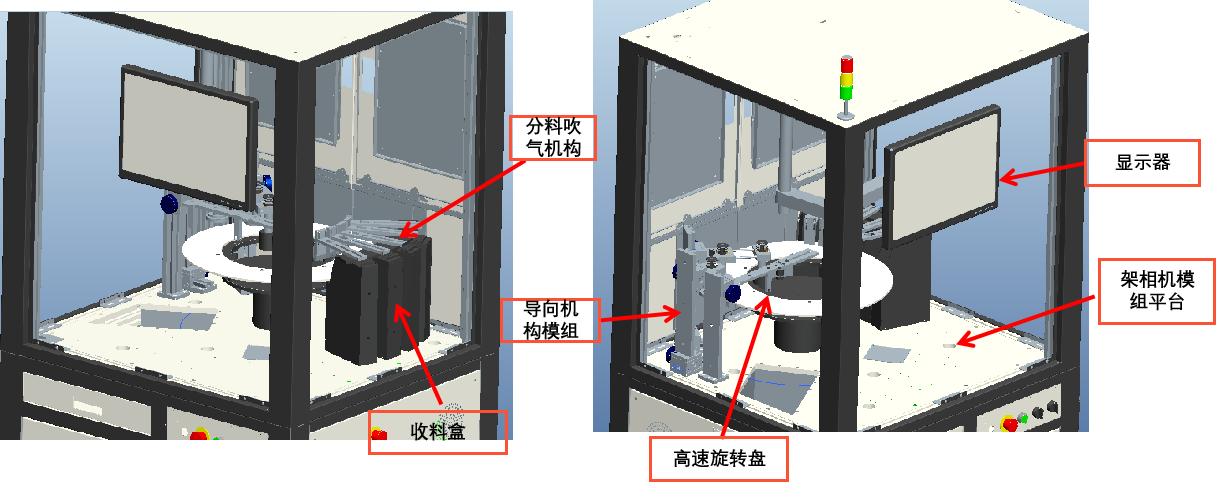

二、设备外观－3D立体图-局部图

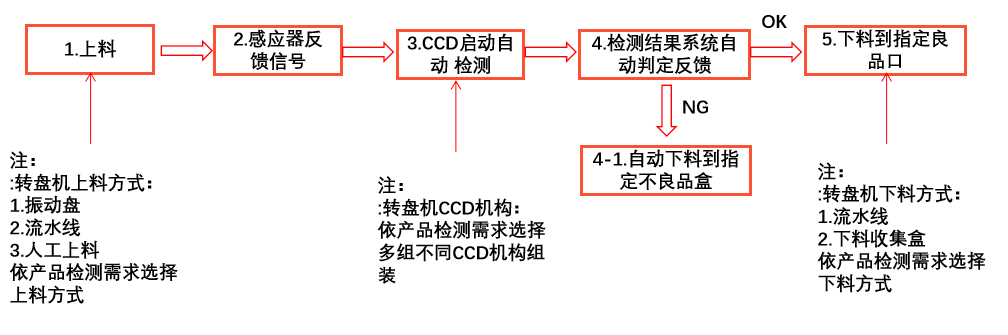

三、设备检测流程

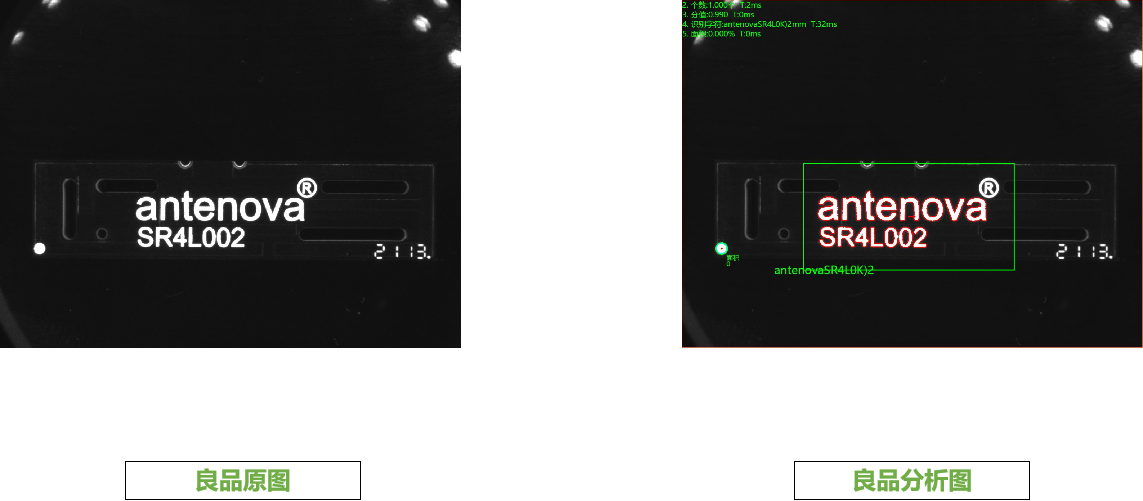

三、样件测试图片:
相机1 底部正光检测良品分析图：OK 特征： 字符检测

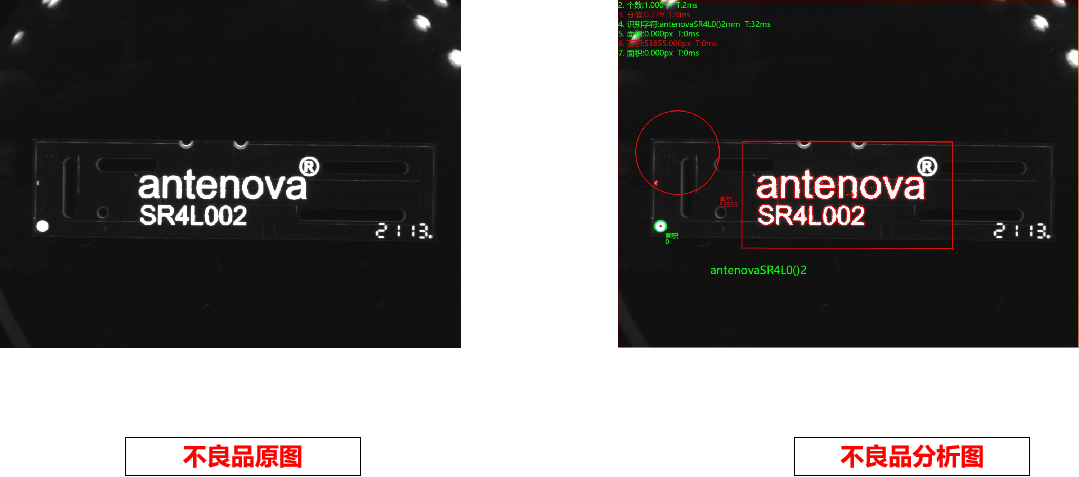

三、样件测试图片:
相机1底部正光检测不良品分析图：NG 不良特征： 露铜

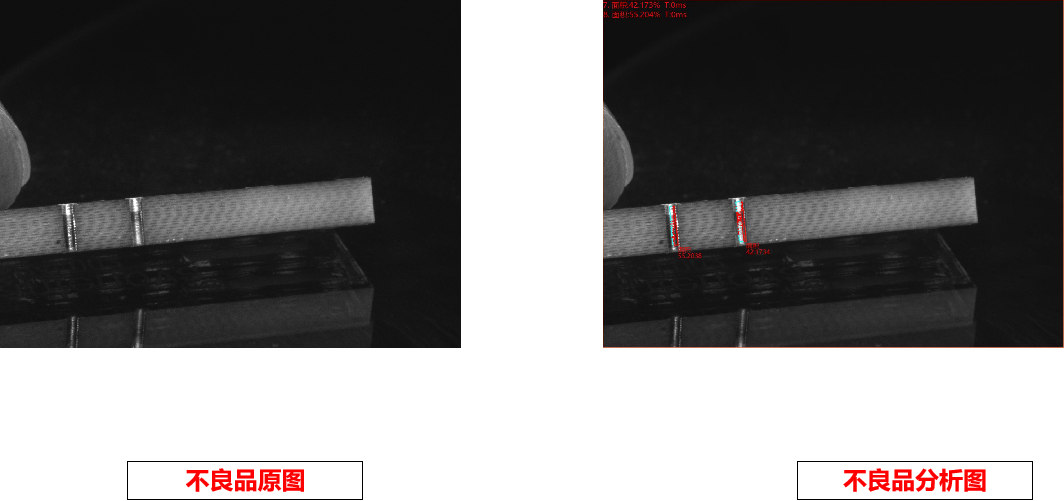

三、样件测试图片:
相机4侧部正光检测不良品分析图：NG 不良特征：未上金
四、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
