一、检测内容及要求
FMS29P1C1000 | 尺寸 | 顶部背光检测 | 部分可检 | 圈起来的不可检，产品无法固定在一个面，下面图纸可见 |
FM230010011 | 尺寸 | 顶部背光检测 | 部分可检 | 圈起来的不可检，产品无法固定在一个面，下面图纸可见 |
FMS4P1C1000 | 尺寸 | 顶部背光检测 | 部分可检 | 圈起来的不可检，产品无法固定在一个面，下面图纸可见 |
F9230001011 | 尺寸 | 顶部背光检测 | 部分可检 | 不是通孔2.40那个尺寸检测不了 |
FMS24P1C1000-01 | 尺寸 | 顶部背光检测 | 可检 | |
FCJ4221CB | 尺寸 | 顶部背光检测 | 部分可检 | 圈起来的不可检，产品无法固定在一个面，下面图纸可见 |
FCJ3221CB | 尺寸 | 顶部背光检测 | 部分可检 | 圈起来的不可检，产品无法固定在一个面，下面图纸可见 |
FMS25P1C1000 | 尺寸 | 顶部背光检测 | 可检 |
二、检测内容及要求
三、设备组成及主要机构
设备型号：云盘高速检测机2口下料 外形尺950*850*1850mm
组成部件清单：
1 | 视觉检测软件 | SIPOTEK | 1套 | |
2 | 工业电脑 | SIPOTEK定制 | 1套 | |
3 | 显示器 | PHILIPS 22”液晶显示器 | 1台 | |
4 | 工业相机 | 黑白工业相机1200w | 2套 | |
6 | 相机调节模组 | SIPOTEK定制 | 2套 | |
7 | 工业镜头 | 工业远心镜头 | 2套 | |
8 | 光源 | 定制光源背光 | 2套 | |
9 | 控制系统 | SIPOTEK定制 | 1套 | |
10 | 伺服电机 | 松下 | 1套 | |
11 | 减速机 | SIPOTEK定制 | 1套 |

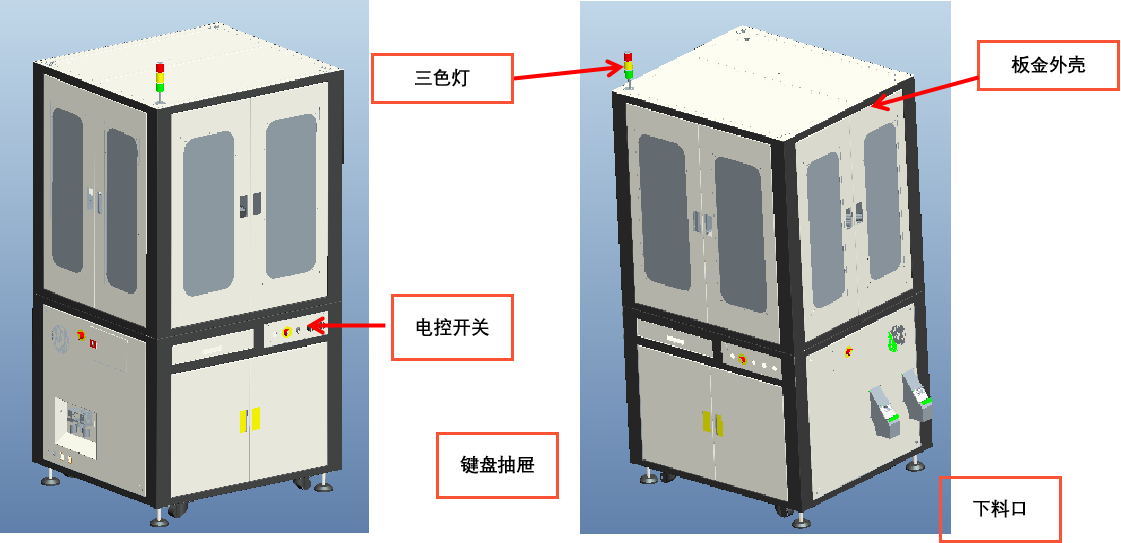

三、设备外观－3D立体图

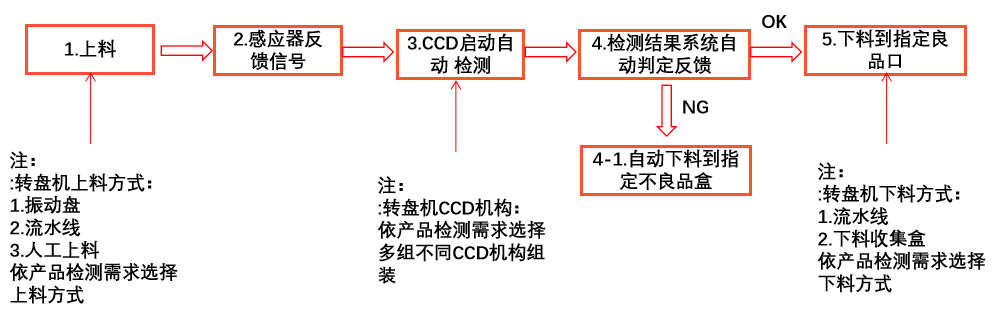

四、设备检测流程

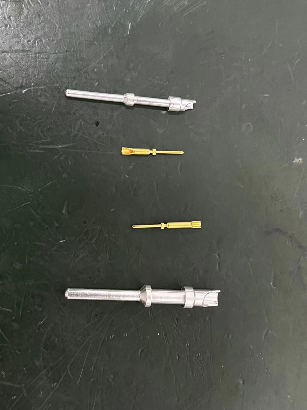

四、样件测试图片:样品

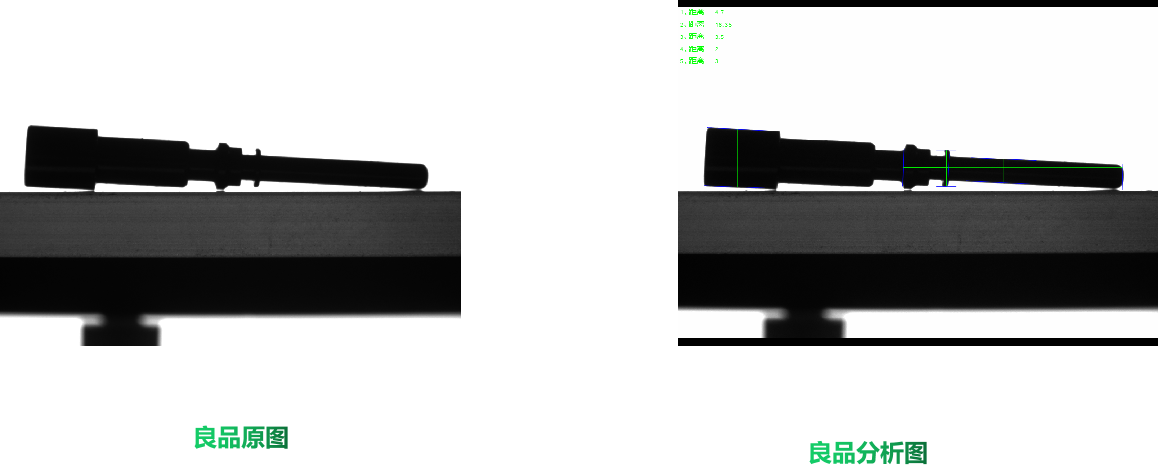

相机1：顶部背光检测良品分析图： OK

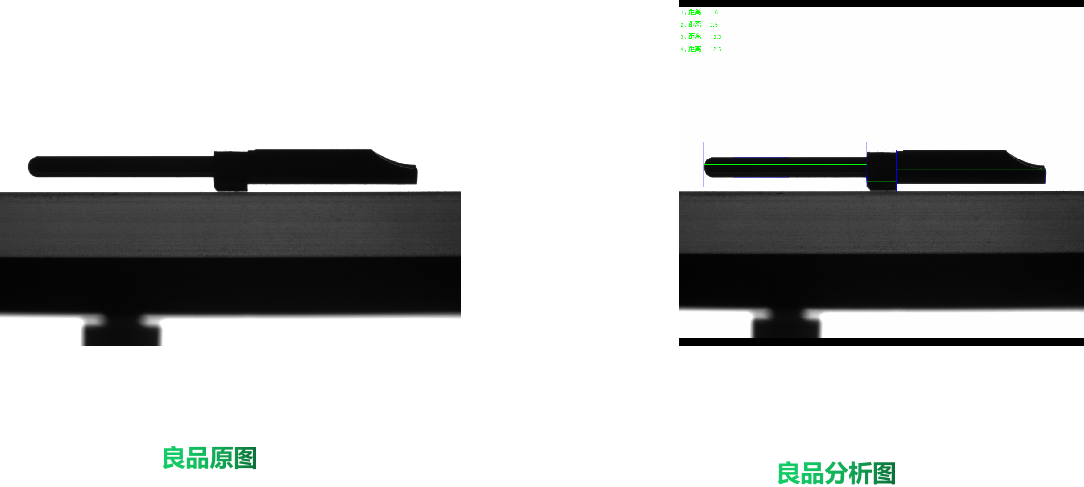

相机1：顶部背光检测良品分析图： OK
五、系统安装要求:
设备放置的检测空间: 安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
