五金件在线检测方案

五金件在线检测设备，是现代化制造业产品生产检测的背后，机器视觉高速检测产品的外观缺陷尺寸提高并保证产品的合格率、节省人力、减低检测成本低、检测效率高的外观瑕疵检测的方式进一步提升产线自动化脚步。

机器视觉技术的检测系统通过工业相机将产品外观信息转换成为图像信号，这个信号传给了图像处理系统，根据图像的亮度、尺寸、色彩和像素等多种信号转化数字信号，系统对多种信号进行对比，获取产品外观的特征，如产品的位置、长度、面积等，根据结果判断产品质量是否合格，最终输出结果，包括尺寸、数量、合格/不合格等信息，完成自动识别的整个过程。机器视觉技术能提升产品外观质量检测的自动化程度。

接下来为大家讲下探针外观尺寸缺陷检测方案

一：检测内容及要求

检测工件面积：

整体高度25mm的样件的各个宽度检测

检测内容：混料、变形、缺料、毛刺、黑点、划伤

三：1 顶部检测方式

顶部检测效果原图:

三：1 顶部检测方式

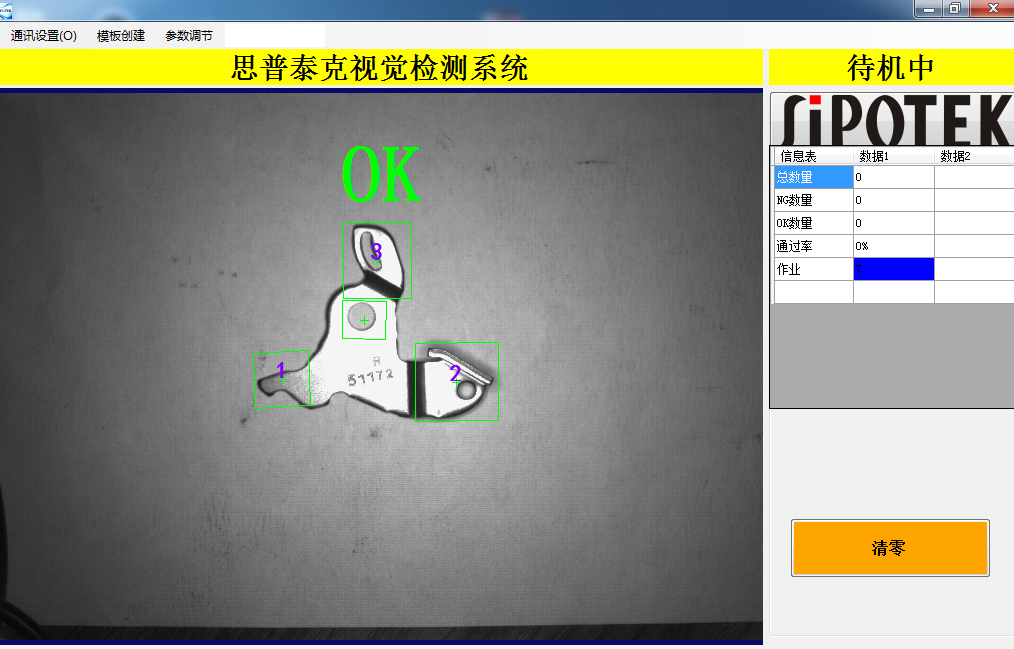

顶部检测良品分析图:OK

三：1 顶部检测方式

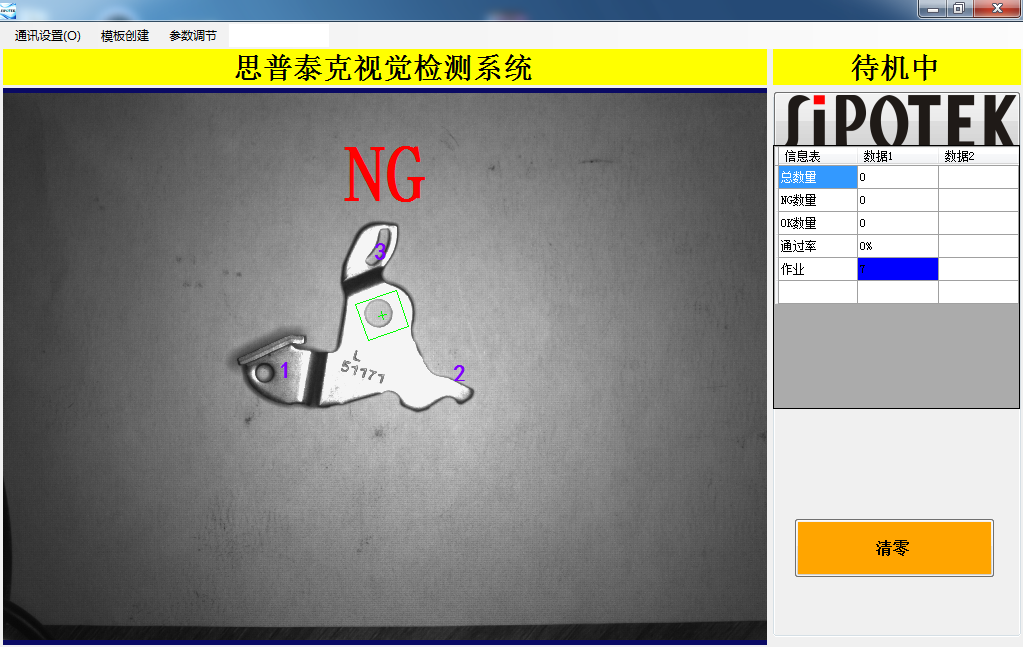

顶部检测不良品分析图:NG

注明：以上检测项目，均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量100-300件(根据样件送料速度)。

分工段进行：按照检测内容细分检测步骤.

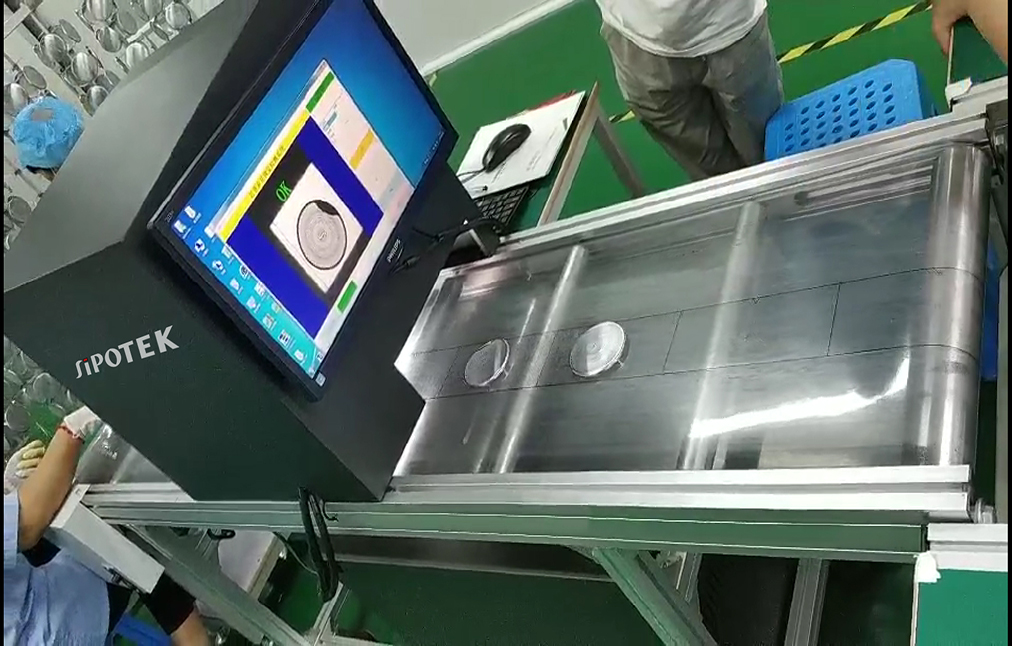

二： 设备组成及主要机构

整体构成：尺寸： 900*800*1850 mm

1:思普泰克视觉检测软件

2:工业电脑

3:显示器 19寸

4:工业相机： 1套，顶部背光检测

5:工业镜头： 1套FA工业相机

6:专业分度盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘，直振，控制器)。

四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：     交流220V，50Hz，  耗电＜1KVA
