机器视觉方案之O型密封圈检测方案，机器视觉方案之O型密封圈视觉检测设备：

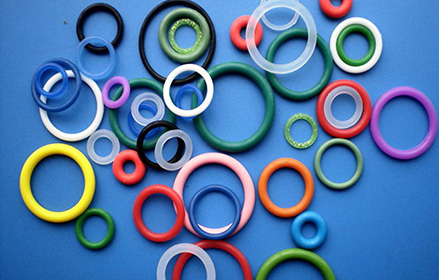

密封圈

一：检测内容及要求

检测工件面积：

  内直径10mm*厚度2mm的样件的尺寸、外观检测

检测内容：

   1:底部外观

   2:侧面高度

   3:顶部外观

   4:最大直径、最小直径、毛刺

 注明:以上检测项目,均需要在影像下清晰可见才能检测

检测效率：每分钟检测数量180-250件(根据样件送料速度)。

分工段进行:按照检测内容细分检测步骤.

二： 设备组成及主要机构

整体构成：尺寸：  900*800*1850  mm

型号:SP_302C

1:思普泰克视觉检测软件

2:工业电脑

3:显示器   19寸

4:工业相机: 4套,分别底部正光、侧面背光、顶部正光、顶部背光。

5:工业镜头: 2个FA工业镜头、2个远心镜头

6:专业玻璃盘

7:电磁阀

8:减速机

9:振动柜

10:进料设备(振动盘,直振,控制器)。

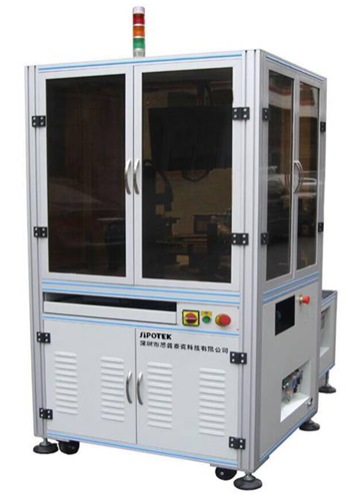

二.1： 设备外观3D立体图

三：1 底部检测方式

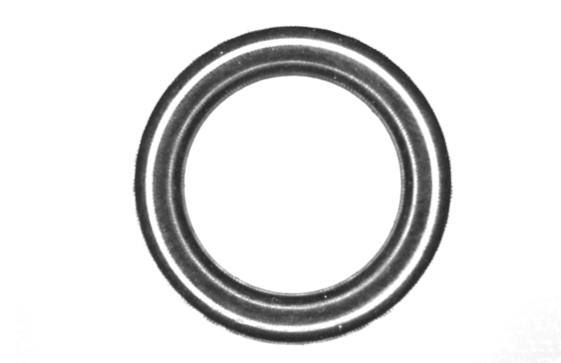

底部检测效果原图:

三：1 底部检测方式

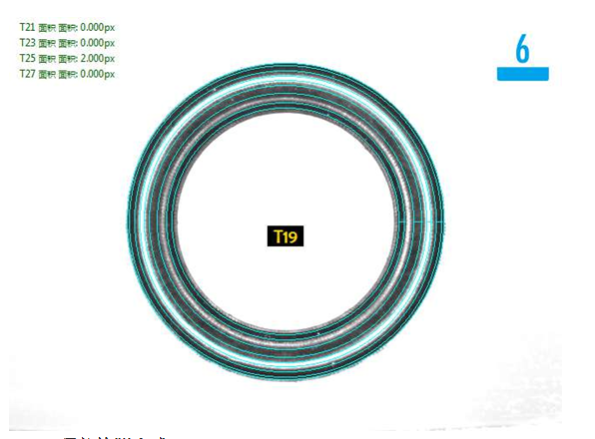

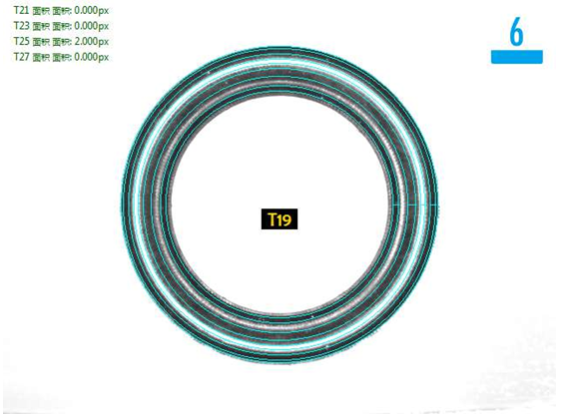

底部检测良品分析图: OK

三：1 底部检测方式

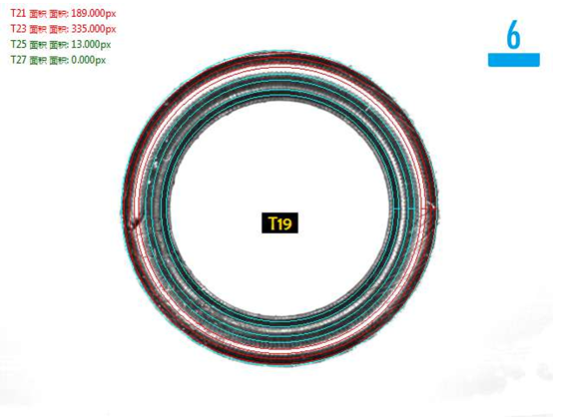

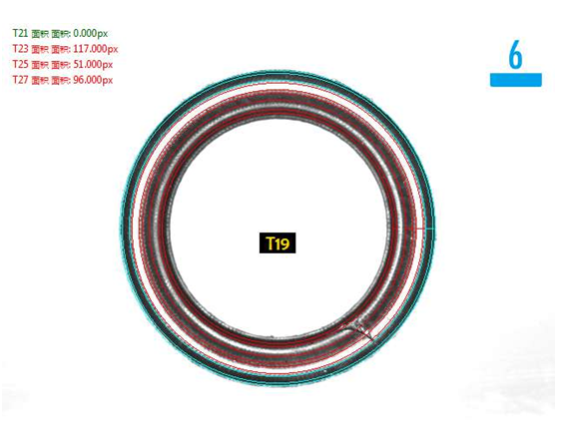

底部检测断裂不良分析图:NG

三：1 底部检测方式

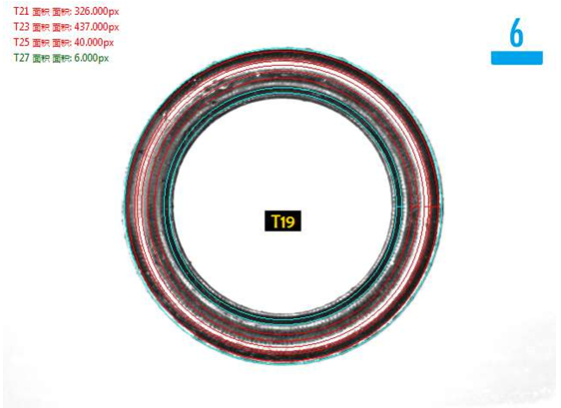

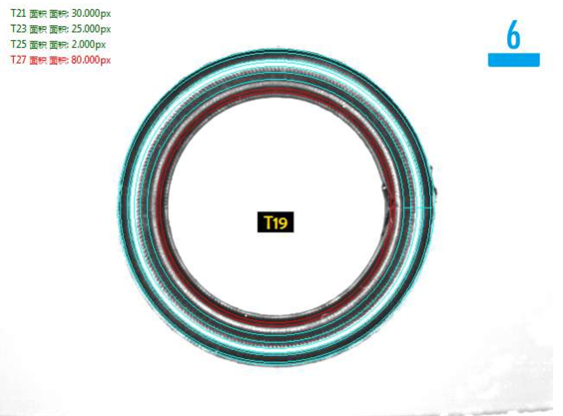

底部检测缺料不良分析图:NG

三：2 侧面检测方式

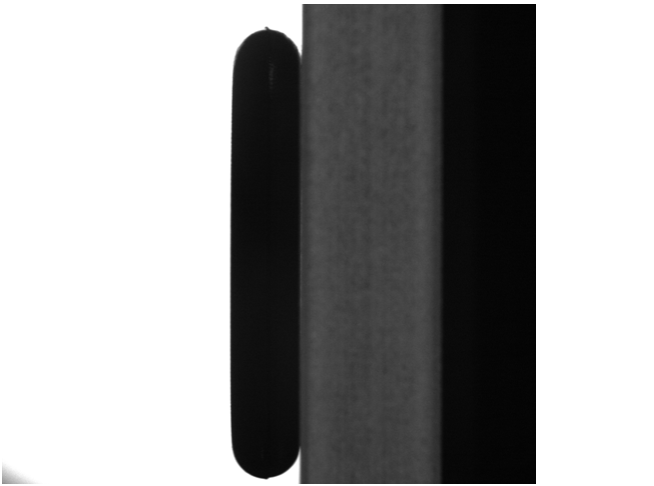

侧面检测效果原图:

三：2 侧面检测方式

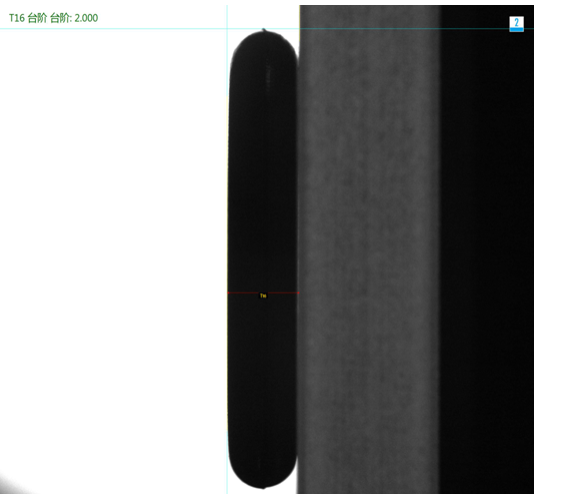

侧面检测良品效果分析图:  OK

三：3 顶部检测方式

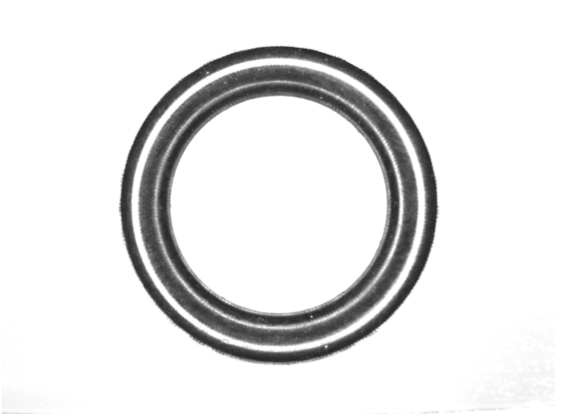

顶部检测效果原图:

三：3 顶部检测方式

顶部检测良品分析图: OK

三：3 顶部检测方式

顶部检测缺料不良分析图:NG

O型密封圈视觉检测设备

三：3 顶部检测方式

顶部检测断裂不良分析图:NG

三：4 顶部背光检测方式

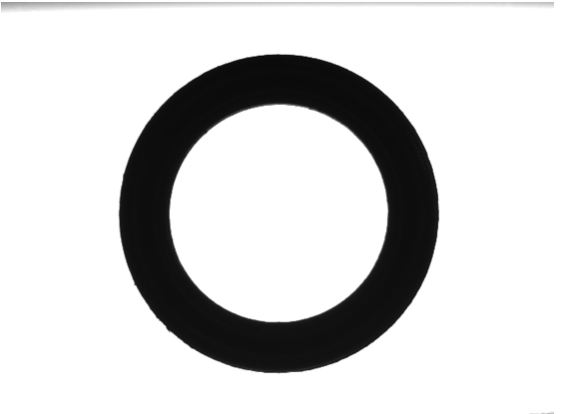

顶部背光检测效果原图:

三：4 顶部背光检测方式

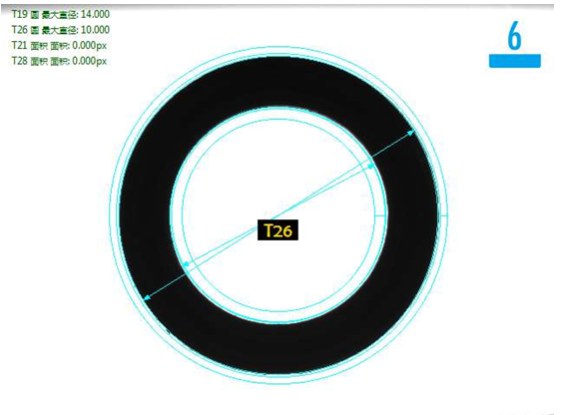

顶部背光检测良品分析图: OK

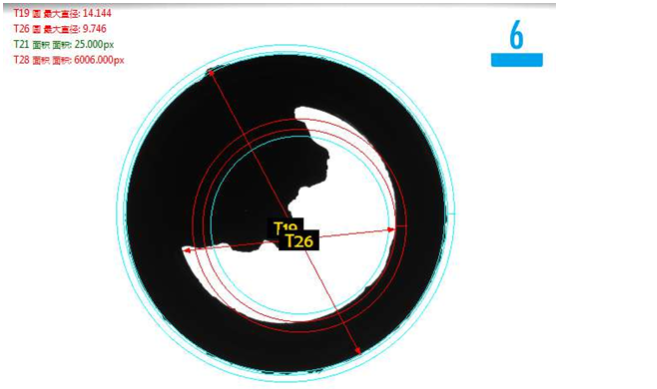

三：4 顶部背光检测方式

顶部检测毛边不良分析图:NG

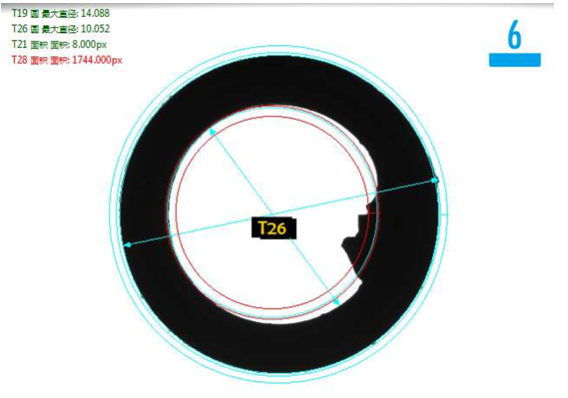

三：4 顶部背光检测方式

顶部检测毛边不良分析图:NG

四.系统安装要求:

设备放置的检测空间:  在流水线边单独安装思普视觉检测系统，需要保证有足够的空间以安装设备。

环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：     交流220V，50Hz，  耗电＜1KVA
